Remplacement/ mise à jour d’une carte graphique mobile

Généralement, il n'est pas aussi facile à améliorer/remplacer les cartes vidéo de portables que les cartes vidéo d'ordinateur de bureau. S'il est possible et comment remplacer réellement une carte vidéo est décrite dans l'article suivant.

Pas avant que le lancement des modules normalisés de carte vidéo par ATI (AXIOME) et surtout par NVIDIA avec MXM (le PCI express mobile) en 2004, il était possible d’échanger les cartes vidéo dans la théorie. À notre connaissance, seulement quelques portables de Dell ont fournis l'occasion de remplacer la carte vidéo avant qui, parce que Dell a construit un module de propriété industrielle, qui a été employé par certaines de ses séries. Par exemple, il était possible d'employer la carte vidéo de Dell Inspiron 8200 également dans des 8100.

Par conséquent, il est presque impossible de remplacer les cartes vidéo des cahiers sans MXM, de l'axiome ou de la « fente de Dell ». Ceci pose également des problèmes, si le cahier doit être réparé, parce que le GPUs et la carte mère ont été directement soudés ensemble. Ainsi, la carte mère a dû être remplacée sur un échec de carte vidéo.

Le port d'AXIOME par ATI n'a pas été largement accepté et a été en conséquence mis hors du marché par MXM de NVIDIA.

Raccordement de NVIDIA MXM

Le port MXM n'a pas été directement conçu pour l'évolution des cartes vidéo, mais fournit à des fabricants de portables une norme de conception pour leurs produits (et, donc des coûts moindres de production)

Cite par NVIDIA à propos des MXM:

 „Quelques applications de MXM seront champ extensible, mais beaucoup pas, selon l'exécution de plateforme.

Le slot MXM fournit une norme PCI express avec les interfaces DVI en Dual. À l'heure de où j’écris ces mots il y a quatre MXM différents en trois tailles différentes disponibles:

MXM Type Largeur Longueur Pins Compatibilité Mécanique Compatibilité Thermique Taille maximum de GPU
MXM-I 70 mm 68 mm 230 I I 35 mm²
MXM-II 73 mm 78 mm 230 I, II II 35 mm²
MXM-III 82 mm 100 mm 230 I, II, III II, III 40 mm²
MXM-HE 82 mm 100 mm 232 I, II, III, HE II, HE 40 mm²
MXM Tailles
MXM Tailles

Les lots MXM-I sont habituellement seulement employées pour les cartes vidéo bas de gamme, par exemple les 6200, 7300, X300, X1300 - parfois également avec les 6600, X600. Puisqu'il est impossible de placer davantage de mémoire ces cartes sont limitées à 128Mo de VRAM.

Attention: Les cartes parfois appropriées refusent toujours de fonctionner dans des autres portables (la compatibilité est seulement prouvée pour les cartes vidéo utilisées par le même fabricant, semblable aux cartes vidéo d'ordinateur de bureau). Vous devriez donc parler d'un retour possible ou insister pour une certification de la compatibilité avant d'acheter réellement.

Les chances pour améliorer ou remplacer les cartes vidéo sont les meilleures si le fabricant lui-même annonce explicitement la possibilité de mise à niveau. Dans ce cas-ci il est la première personne à entrer en contact concernant des informations sur une mise à niveau.

Afin de vous découvrir si votre cahier est équipé d’un slot MXM vous avez les choix suivants:

  1. Aller voir sur http://www.mxm-upgrade.com/Table.html
  2. Chercher sur le net MXM avec le nom de votre portable
  3. si une carte vidéo de NVIDIA est intégrée, vous pouvez rechercher le texte suivant dans le registre de Windows: HKLM,Software\"NVIDIA Corporation"\Global\NVTweak,MXMThermalControl,%REG_DWORD%,1
    et regardez si vous trouvez:
     [MXMThermal_AddReg]
    Cependant soyez prudent rien n’est sur à 100%.
  4. Démonter votre portable et regarder si vous voyez un slot MXM.

Il est impossible d'améliorer les cartes vidéo intégrées, par exemple, Intel GMA 950, ATI Xpress 200m, parce qu'elles sont directement soudées au jeu de puces de la carte mère. Cependant, il y a une chance, si ce modèle si ce modèle de portable est également disponible avec la carte vidéo MXM, qu’il pourrait avoir un slot MXM vide disponible. Même des cartes vidéo qui ne sont pas attachées à un slot MXM et ne sont pas également intégrées dans le jeu de puces (intégrée), encore sont souvent directement placées sur la carte mère et peuvent, ne pas être remplacées également.

Top 10
» Le Top 10 des PC portables multimédia
» Le Top 10 des PC portables de jeu
» Le Top 10 des ordinateurs portables bureautiques
» Le Top 10 des PC portables bureautiques premium/professionnels
» Le Top 10 des Stations de travail mobiles
» Le Top 10 des Ultraportables
» Le Top 10 des Ultrabooks
» Le Top 10 des Convertibles
» Le Top 10 des Tablettes
» Le Top 10 des Smartphones

Acheter une carte MXM

Même si un slot MXM est fourni, obtenir une carte vidéo appropriée n'est pas facile. Les cartes vidéo ne sont pas vendues en magasins, il n’y a donc que peu de possibilités:

  1. Chercher une MXM sur EBay. Surtout du bas de gamme (recuperation de vieux portables.)
  2. Sur mxm-upgrade.com on peut trouver quelques cartes.

Installer une carte MXM

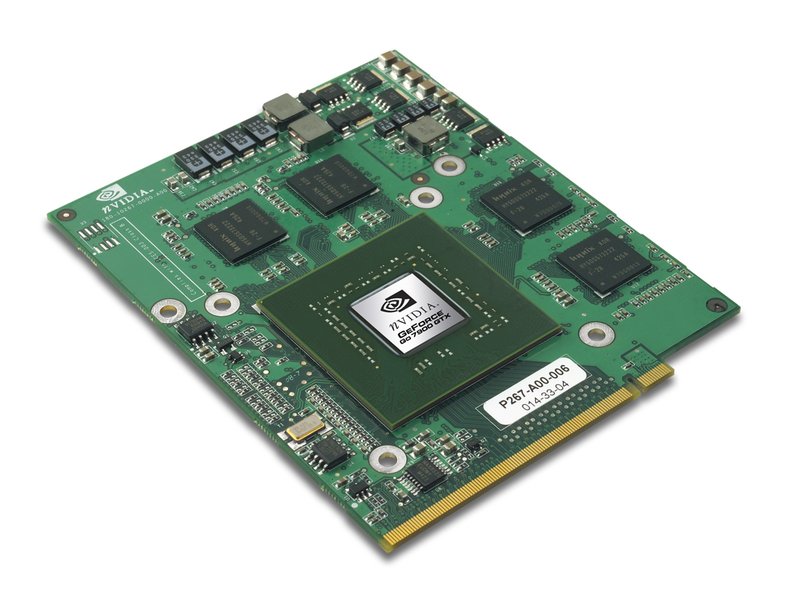

MXM Module
MXM Module

Sur mxm-upgrade.comhttp://www.mxm-upgrade.com/upgrades.html vous trouverez quelques cours d'instruction concernant cette matière. Dans la théorie il est suffisant de remplacer simplement la carte (d'abord vous le besoin d'enlever le heatpipe), parce que la carte est seulement insérée dans la fente et vissée. Cependant, dans la pratique vous pouvez faire face à des ennuis avec les refroidisseurs incompatibles et d'autres incompatibilités.

Conclusion

Il n'est pas facile d'améliorer/remplace la carte vidéo d'un portable. Au cas où le cahier fournirait une possibilité de mise à niveau (dans la pratique seulement, si la carte est insérée dans une fente MXM), acheter la carte vidéo désirée est une barrière additionnelle. Parfois, regarder seulement EBay pourrait aider.

Alternativement, la XG-Station par Asus sera disponible à l'avenir, qui laisse brancher une carte vidéo externe pour des ordinateurs portables. La XG-Station est attachée par logement pour carte exprès (donc, des cahiers plus anciens sont exclus) et courses seulement avec PCI 1x express et, en conséquence, avec une performance réduite.

> Français - Accueil > FAQ > Remplacement/ mise à jour d’une carte graphique mobile
Klaus Hinum, 2007-04-21 (Update: 2008-11- 7)
