Cette caméra bricolée ultra-compacte utilise un capteur optique de souris et des pièces imprimées en 3D

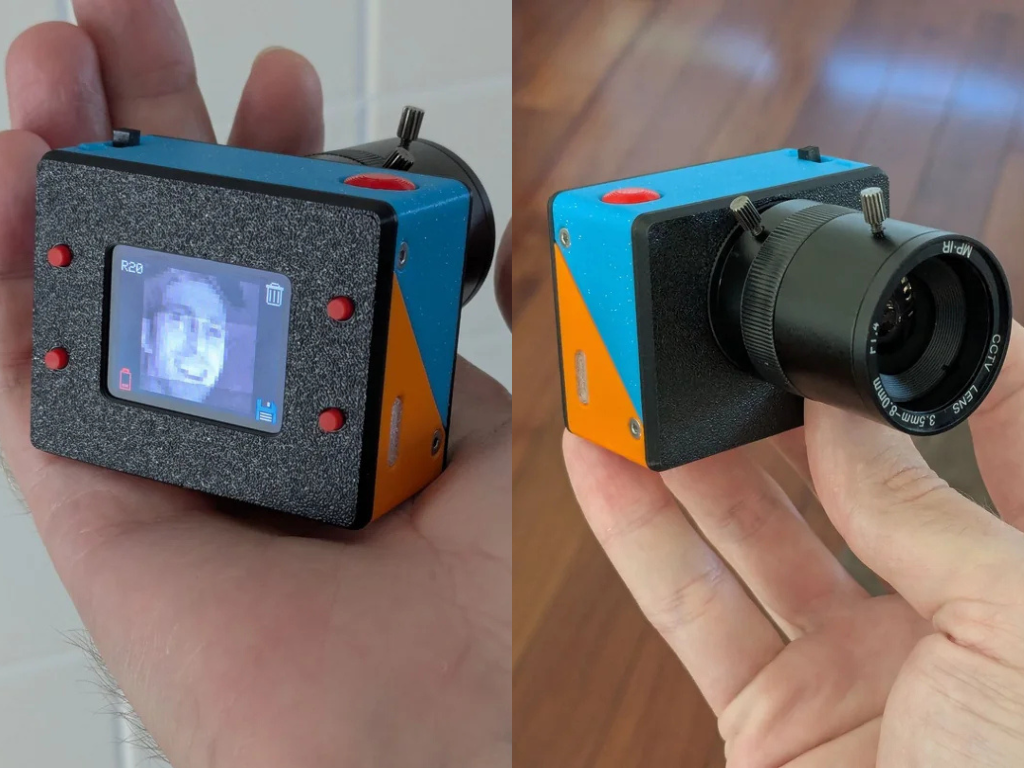

L'appareil photo compact DIY (photo) dispose de plusieurs modes de prise de vue : simple, double, quadruple, panoramique "smear". (Source de l'image : u/Dycus via r/electronics)

Un appareil photo bricolé à partir d'un capteur optique de souris peut capturer des images en niveaux de gris de 30 x 30 pixels. Il dispose de 64 modes de couleurs, de plusieurs styles de photos, d'une mémoire FRAM, de décharges USB et peut se vanter d'avoir été construit à la main à l'aide de pièces imprimées en 3D

Anubhav Sharma (traduit par Ninh Duy), Publié 11/02/2025 🇺🇸 🇪🇸 ...

3D Printing DIY Camera

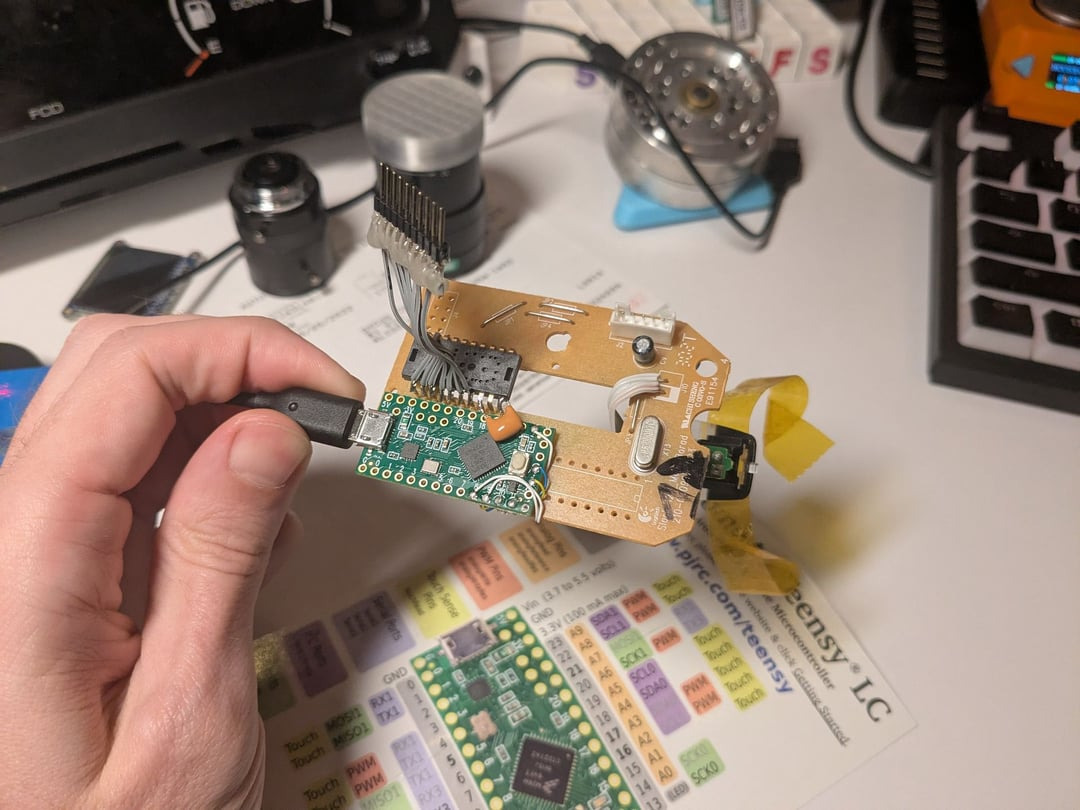

Un bricoleur a construit un appareil photo numérique à faible résolution en utilisant le capteur ADNS-3090 https://media.digikey.com/pdf/data%20sheets/avago%20pdfs/adns-3090.pdf d'une vieille souris optique, un boîtier imprimé en 3D et des pièces disponibles dans le commerce. Publié sur les sites r/3Dprinting et r/electronics l'appareil est doté d'un capteur de 30x30 pixels en niveaux de gris avec 64 options de couleur et comprend plusieurs modes de prise de vue : simple, double, quadruple, panoramique "smear", ainsi qu'un mode spécial de dessin à la souris. Les photos peuvent être visualisées sur un écran intégré, avec une capacité de 48 images et la possibilité de transférer les photos en série vers un ordinateur.

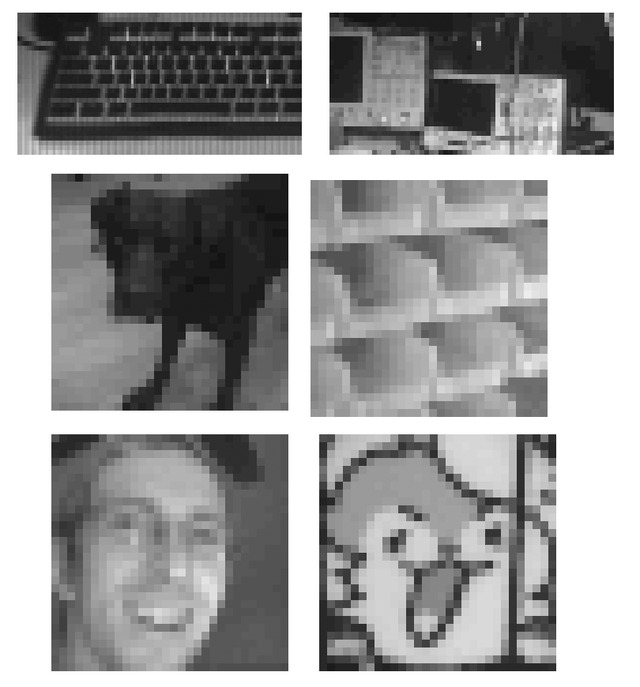

Quelques exemples d'images prises par la caméra bricolée. (Source de l'image : u/Dycus via r/electronics)

(Image source : u/Dycus via r/electronics)

La caméra finie est très compacte mais densément remplie de composants, avec une FRAM de 32kB, un support de script Python pour les dumps, plusieurs réglages d'exposition à verrouillage automatique, et une batterie offrant quelques heures d'utilisation, ce qui est assez impressionnant compte tenu du facteur de forme. Le créateur a spécifiquement ajouté que le panorama était une caractéristique clé : il effectue un "balayage" de la colonne verticale pour les images allongées. La majeure partie de la construction est soudée à la main en raison des contraintes d'espace à l'intérieur de la coque en deux parties imprimée en 3D.

La documentation du projet est extrêmement transparente en ce qui concerne les limitations techniques et le résultat : la sortie du capteur est de faible résolution comme prévu, mais utile pour les images reconnaissables, en particulier avec des palettes de couleurs multiples et des effets temporels. Le mode "dessin" tire parti de l'utilisation prévue du capteur de souris en permettant aux utilisateurs de dessiner directement sur l'écran. L'appareil photo se verrouille et se déverrouille automatiquement pour les séquences de prises de vue multiples, ce qui permet d'obtenir un appareil plus performant que les appareils électroniques classiques. Selon l'auteur, l'expérience globale est comparable à celle de la Game Boy Camera classique ( ). Ils ajoutent que, bien que cette dernière ait une résolution plus élevée, ce bricolage vous offre une plus grande profondeur de couleur et des configurations de prise de vue flexibles pour la photographie expérimentale.
