CheckUp | Comment remplacer l'écran d'un ordinateur portable : Obtenir un meilleur écran pour votre ordinateur portable

Tous les ordinateurs portables ne peuvent pas se vanter d'avoir un grand écran. Ce n'est pas une fatalité (Source de l'image : Notebookcheck - édité)
Tous les ordinateurs portables ne peuvent pas se vanter d'avoir un grand écran. Ce n'est pas une fatalité (Source de l'image : Notebookcheck - édité)
Pour tous ceux qui sont coincés avec un écran de mauvaise qualité, il existe une solution qui n'implique pas l'achat d'un ordinateur portable tout neuf. Le remplacement de l'écran vous permettra d'économiser pas mal d'argent tout en donnant une seconde vie à votre système actuel et en réduisant la quantité de déchets électroniques. Ce guide propose quelques conseils essentiels pour le remplacement de l'écran d'un ordinateur portable.

CheckUp - des astuces pour une meilleure vie technologique

La plupart des ordinateurs portables abordables vendus aujourd'hui sont équipés d'écrans IPS 60 % sRGB ou, pire encore, d'écrans TN, comme il y a cinq ou six ans. Les écrans AMOLED et les écrans IPS à taux de rafraîchissement élevé restent une caractéristique unique des ordinateurs portables coûtant au moins 700 dollars (en réalité, il faut compter 1 000 dollars ou plus).

Un écran TN 768p bon marché, un écran IPS 1080p décent et un écran OLED 2160p génial ont quelque chose en commun. Il s'agit de l'interface. La grande majorité des écrans d'ordinateurs portables sortis ces dix dernières années utilisent l'interface eDP pour les données et l'alimentation. Cela signifie que l'on peut abandonner le terrible écran avec lequel l'ordinateur portable est livré pour une meilleure option, plus agréable à l'œil et permettant potentiellement des utilisations supplémentaires (comme l'édition de photos) qui n'étaient pas viables auparavant.

Pour pouvoir faire le bon choix, il faut connaître plusieurs différences importantes entre les différents panneaux. Les panneaux qui utilisent l'interface eDP se distinguent par de nombreux aspects, notamment (mais pas exclusivement) :

  • La technologie sous-jacente et la spécification de l'interface eDP
  • La taille de la diagonale, la résolution, le taux de rafraîchissement, le type de surface
  • La manière dont ils sont maintenus en place
  • Luminosité, rapport de contraste, profondeur des couleurs (lire couverture de l'espace colorimétrique)
  • Compatibilité avec les entrées tactiles
  • Ce pour quoi ils ont été conçus

Le dernier point est le plus simple à comprendre et à apprécier. Les écrans conçus pour les ordinateurs portables doivent être légers, minces et consommer peu d'énergie, alors qu'un écran conçu pour un téléviseur doit être lumineux et avoir une grande surface d'affichage.

Technologie : Évitez le TN, soyez prudent avec l'AMOLED

La plupart des ordinateurs portables que l'on trouvera dans les rayons des magasins en mai 2023 sont équipés d'écrans IPS (ou de type IPS) à 60 Hz. La technologie IPS permet d'obtenir des taux de luminosité et de contraste décents, une reproduction fidèle des couleurs, des angles de vision larges et des taux de rafraîchissement raisonnablement rapides, tout en maintenant une consommation d'énergie relativement faible. La majorité des écrans IPS destinés aux ordinateurs portables sont dotés d'une entrée Embedded DisplayPort (eDP) à deux canaux et à 30 broches, tandis que les écrans dont la résolution est supérieure à 1 920 x 1 200 sont plus susceptibles d'utiliser une connexion eDP à 40 broches avec 2 ou 4 canaux de données.

Les écrans TN et VA sont à éviter. Ils sont inférieurs aux écrans IPS à presque tous les égards, et pourtant ils coûtent presque aussi cher. Apple le fabricant de MacBook, par exemple, a cessé de vendre son dernier MacBook équipé d'un écran TN son dernier MacBook équipé d'un écran TN en 2018.

Les écrans AMOLED sont réputés pour leurs taux de contraste exceptionnels, leur couverture presque totale des espaces colorimétriques NTSC et P3, la prise en charge du HDR et d'autres avantages. Ces avantages ne sont pas gratuits, car ces écrans nécessitent une bande passante plus élevée et beaucoup plus d'énergie que leurs homologues IPS. Les panneaux AMOLED sont également assez coûteux. Un bon écran IPS peut être acheté pour environ 70 dollars, tandis que l'écran AMOLED Samsung le moins cher pour ordinateur portable (13,3 pouces, 1920x1080) coûte deux fois plus cher.

Samsung est essentiellement la seule entreprise à proposer une large gamme de panneaux AMOLED pour ordinateurs portables. Le géant coréen produit actuellement plusieurs écrans AMOLED 1080p d'une diagonale de 13,3 et 15,6 pouces, qui utilisent des connexions eDP à 2 canaux et 30 broches. Les options à plus haute résolution (2880x1800, 3840x2160, etc.) utilisent la connexion eDP à 4 canaux et 40 broches.

Tout comme l'interface HDMI, l'interface DisplayPort a été conçue pour être rétrocompatible. Ainsi, vous n'aurez probablement aucun problème à brancher un écran eDP 1.4 sur un ordinateur portable doté d'un port eDP 1.3 sur sa carte mère, et vice versa. Il convient d'être prudent avec les panneaux AMOLED d'une résolution supérieure à 1920x1080 et les panneaux IPS d'une résolution supérieure à 3200x1800 ; beaucoup d'entre eux nécessitent des modes de compression de données spéciaux avec lesquels les ordinateurs portables sortis avant 2016 ne seront probablement pas compatibles. La prudence est encore plus de mise si vous souhaitez vous procurer un écran à taux de rafraîchissement élevé (par exemple, 1080p 240 Hz). La plupart de ces écrans nécessitent une carte graphique moderne GeForce GTX ou GeForce RTX pour fonctionner correctement. Si vous avez un ordinateur portable de plus de cinq ans, ou un ordinateur portable vraiment bas de gamme, il serait préférable de limiter votre recherche d'un meilleur écran aux options de la spécification eDP 1.2.

Pour avoir une idée de l'interface utilisée par votre écran, téléchargez HWiNFO. Ce sera le point de départ de vos futures recherches. Une fois que vous aurez le nom du panneau, vous pourrez consulter ses spécifications ; Panelook est l'endroit idéal pour le faire. Vous pouvez également arracher le panneau d'origine du couvercle pour rechercher un petit autocollant indiquant le numéro de modèle exact. Veillez à ne pas endommager le panneau lorsque vous démontez le couvercle ; vous trouverez de courts guides sur YouTube pour la plupart des ordinateurs portables. À titre de référence, la plupart des couvercles d'écran se composent d'un couvercle sur lequel repose l'écran et la webcam, et d'un cadre en plastique qui repose sur l'écran et le maintient en place par les bords. (Un sandwich ? Quelqu'un a dit "sandwich" ?) Il en va tout autrement des écrans tactiles d'ordinateurs portables, dont le verre bord à bord est posé sur le panneau et tout est collé ensemble.

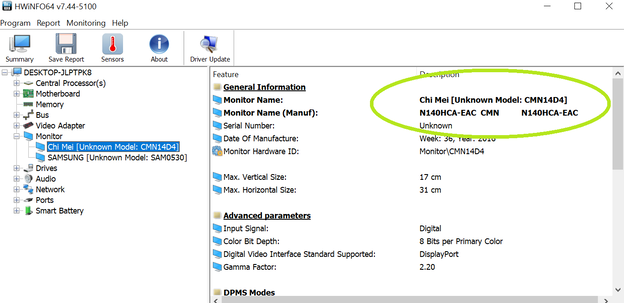

Rapport HWiNFO : L'ordinateur portable est équipé d'une dalle CMN14D4 (Source de l'image : capture d'écran)
Rapport HWiNFO : L'ordinateur portable est équipé d'une dalle CMN14D4 (Source de l'image : capture d'écran)

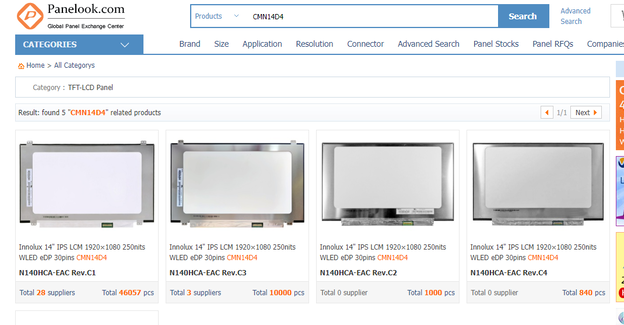

Panelook révèle qu'il existe plusieurs versions de CMN14D4 (Source de l'image : capture d'écran)
Panelook révèle qu'il existe plusieurs versions de CMN14D4 (Source de l'image : capture d'écran)

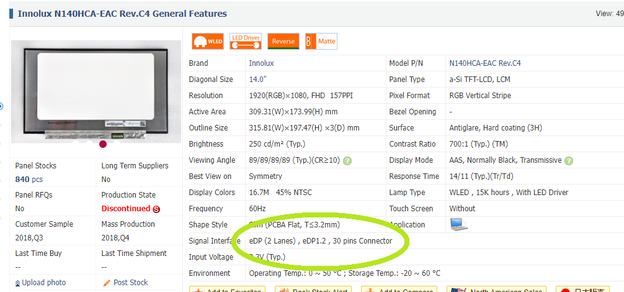

En regardant l'arrière du panneau de notre ordinateur portable, nous obtenons son nom exact : N140HCA-EAC Rev. C4. Il dispose d'une entrée eDP 1.2 à 30 broches et à 2 canaux selon Panelook (Source de l'image : capture d'écran)
En regardant l'arrière du panneau de notre ordinateur portable, nous obtenons son nom exact : N140HCA-EAC Rev. C4. Il dispose d'une entrée eDP 1.2 à 30 broches et à 2 canaux selon Panelook (Source de l'image : capture d'écran)

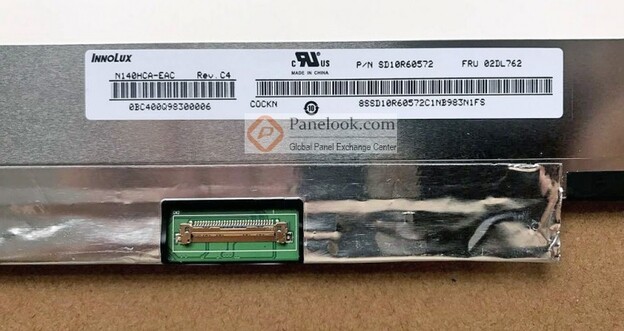

Un autocollant contenant des informations détaillées sur le panneau se trouve à l'arrière de la plupart des panneaux (Source de l'image : Panelook)
Un autocollant contenant des informations détaillées sur le panneau se trouve à l'arrière de la plupart des panneaux (Source de l'image : Panelook)

Taille diagonale, résolution, taux de rafraîchissement, type de surface

Les tailles d'écran d'ordinateur portable les plus courantes sont les suivantes : 15,6 pouces (39,6 cm), 14 pouces (35,6 cm), 13,3 pouces (33,8 cm), 17,3 pouces (43,9 cm), 16 pouces (40,6 cm), 11,6 pouces (29,4 cm). Bien qu'il soit généralement possible d'installer un écran de 13,3 pouces à la place d'un écran de 14 pouces, cela n'est pas recommandé.

En ce qui concerne les résolutions, la résolution 1920x1080, également appelée Full HD ou FHD, est de loin la plus répandue. Elle nécessite deux canaux eDP. Les résolutions inférieures sont principalement représentées par l'option 1366x768 (appelée HD) et un seul canal suffit pour les afficher. Les résolutions supérieures comprennent 1920x1200, 2880x1800, 2560x1440, 2560x1600, 3840x2160, 3840x2400, 3000x2000, etc. Ces résolutions nécessitent généralement 4 canaux eDP.

La plupart des écrans d'ordinateurs portables rafraîchissent leur contenu 60 fois par seconde. C'est leur taux de rafraîchissement. Les écrans à taux de rafraîchissement plus élevé (144 Hz, 165 Hz, 240 Hz, 300 Hz, etc.) sont conçus pour les ordinateurs portables de jeu puissants ; ils utilisent généralement une connexion eDP à 4 canaux et 40 broches de la version 1.4 ou supérieure.

Enfin, un écran peut être mat ou brillant. Les écrans brillants sont plus nets, mais ils se comportent comme des miroirs en présence d'une source de lumière vive. Les écrans mats sont un peu plus faciles à utiliser à l'extérieur, car les reflets sont moins gênants ; cependant, l'image sur ces écrans apparaît légèrement granuleuse.

Écran IPS mat d'un ordinateur portable Lenovo (Source : Notebookcheck)
Écran IPS mat d'un ordinateur portable Lenovo

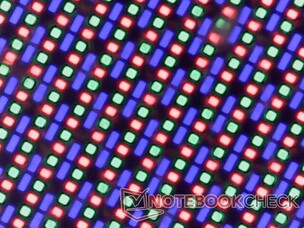

Écran AMOLED brillant d'un ordinateur portable Dell (Source : Notebookcheck)
Écran AMOLED brillant d'un ordinateur portable Dell

Comment le panneau est-il fixé au couvercle du présentoir ?

Certains panneaux sont vissés dans le couvercle de l'écran, tandis que d'autres sont collés. En outre, la petite carte qui contient le contrôleur de l'écran (et souvent les DEL de rétroéclairage) peut pendre légèrement en dessous de l'écran ou être intégrée dans l'écran de manière discrète. Avant d'acheter un nouveau panneau, vous devrez déterminer ces éléments importants.

Pas de trous pour les vis ; la carte est intégrée dans le panneau (Source de l'image : Panelook)
Pas de trous pour les vis ; la carte est intégrée dans le panneau (Source de l'image : Panelook)
Pas de trous pour les vis ; la planche est suspendue sous le panneau (Source de l'image : Panelook)
Pas de trous pour les vis ; la planche est suspendue sous le panneau (Source de l'image : Panelook)
Quatre vis en dessous et quatre vis au-dessus du panneau ; la carte est suspendue sous le panneau (Source de l'image : Panelook)
Quatre vis en dessous et quatre vis au-dessus du panneau ; la carte est suspendue sous le panneau (Source de l'image : Panelook)

Luminosité, rapport de contraste, profondeur des couleurs (lire couverture de l'espace colorimétrique)

La plupart des écrans IPS actuels ont une luminosité d'environ 250 cd/m², ce qui est tout à fait suffisant pour travailler à l'intérieur, mais il faut au moins 350 cd/m² pour que l'utilisateur puisse distinguer le contenu de l'écran à l'extérieur. Par conséquent, si vous vous donnez la peine d'acheter une nouvelle dalle, il est logique de ne s'intéresser qu'aux dalles d'une luminosité supérieure à 300 nits. En fait, certains ordinateurs portables sont livrés avec des options d'écran d'une luminosité de 1000 nits, voire plus.

Le taux de contraste ? Plus il y en a, mieux c'est. Les écrans de qualité ont un rapport de contraste de 1000:1 ou plus.

Profondeur des couleurs. C'est ici que le "WOW !" se sépare du "Oh". Les écrans les moins chers sont limités à une profondeur de couleur de 6 bits, ce qui signifie qu'ils ne pourront pas couvrir plus des deux tiers de sRGB, ou la moitié de NTSC. Les écrans décents ont une profondeur de 8 bits, ce qui leur permet d'afficher près de 100 % de sRGB et environ trois quarts de NTSC ; les écrans haut de gamme (dites bonjour à l'AMOLED) ont une profondeur de 10 bits et sont capables de couvrir presque entièrement les espaces colorimétriques NTSC et DCI-P3.

TV140FHM-NH1, une dalle IPS 6 bits, vs AdobeRGB (Image source : Notebookcheck)
TV140FHM-NH1, une dalle IPS 6 bits, vs AdobeRGB (Image source : Notebookcheck)

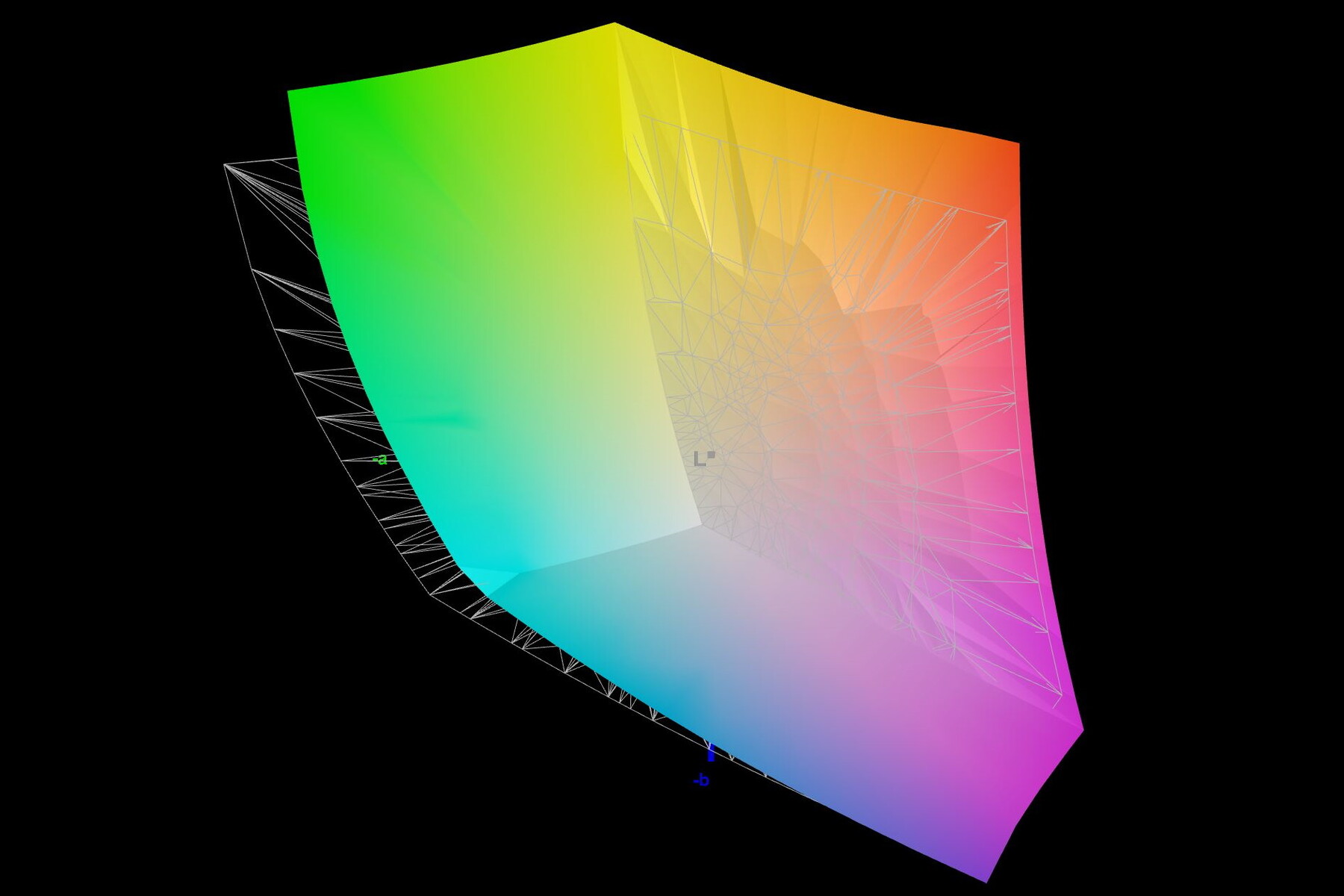

TNA40YK14-0, un panneau AMOLED 10-bit, vs AdobeRGB (Image source : Notebookcheck)
TNA40YK14-0, un panneau AMOLED 10-bit, vs AdobeRGB (Image source : Notebookcheck)

Compatibilité avec la saisie tactile

Lorsqu'un écran est tactile, cela signifie généralement qu'il est recouvert d'une couche de verre supplémentaire. Le verre est fusionné avec une fine grille de fils très fins qui permettent au contrôleur correspondant de comprendre, en mesurant constamment les propriétés des fils, que l'utilisateur touche l'écran, puis de calculer où cela se produit exactement et d'en informer le système d'exploitation. Les écrans tactiles utilisent généralement une connexion I2C ou USB et sont généralement plus difficiles à trouver et à remplacer que les écrans non tactiles.

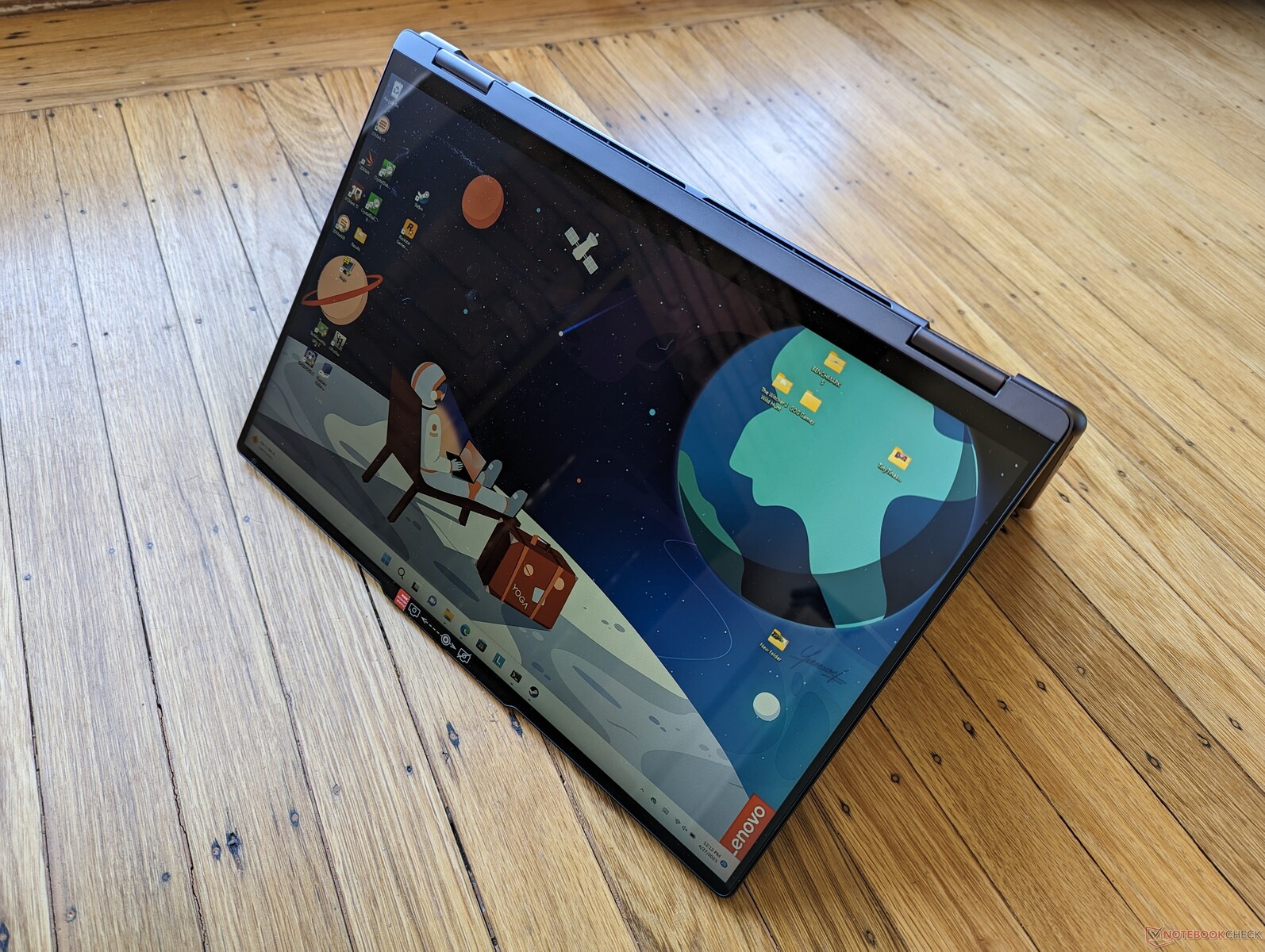

La plupart des ordinateurs portables convertibles sont tactiles (photo : Lenovo Yoga 7 16IRL8, source : Notebookcheck)
La plupart des ordinateurs portables convertibles sont tactiles (photo : Lenovo Yoga 7 16IRL8, source : Notebookcheck)

Mettre tout cela en place

Maintenant que nous connaissons tous les principes de base, voyons ce que nous pouvons faire avec ces connaissances. Supposons que nous ayons un ordinateur portable Asus bon marché avec un écran 6 bits médiocre https://www.panelook.com/NT140FHM-N44_BOE_14.0_LCM_overview_38307.html. Ce dernier est un 14 pouces 1080p avec la carte contrôleur qui pend sous le panneau.

La fonction de recherche avancée de Panelook de Panelook nous permettra de trouver un remplacement pour ce panneau BOE en une minute. Nous voulons un panneau 1080p de 14 pouces avec une luminosité d'au moins 300 nits et une couverture sRGB d'au moins 90 %. Nous avons besoin d'une entrée eDP à 30 broches située dans la partie droite de la carte (à condition que le panneau soit orienté dans la direction opposée à la nôtre). C'est ce que nous allons faire :

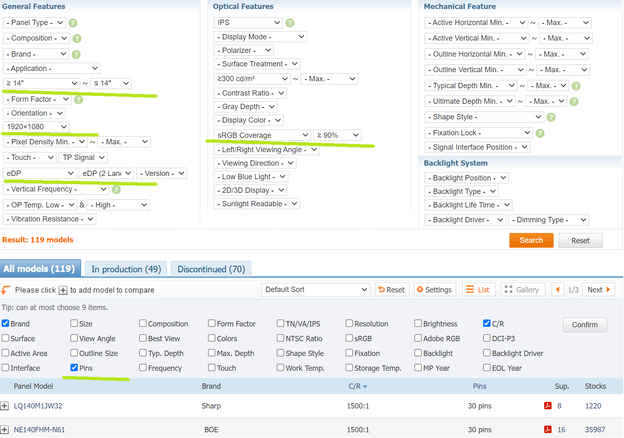

Le site web renvoie une pléthore d'options telles que le NE140FHM-N61 de BOE (Source de l'image : capture d'écran)
Le site web renvoie une pléthore d'options telles que le NE140FHM-N61 de BOE (Source de l'image : capture d'écran)

Nous y sommes. Plusieurs sociétés fabriquent des écrans 14 pouces de qualité qui utilisent l'interface eDP à 30 broches et à 2 canaux. L'écran NE140FHM-N61 par exemple, affiche une luminosité de 400 nits, un taux de contraste supérieur à la moyenne et une couverture sRGB complète. Une excellente option, à ce qu'il semble. Il ne reste plus qu'à acheter le panneau sur eBay ou AliExpress, à l'installer et à s'amuser.
