IBM présente les premières puces en 2 nm au monde

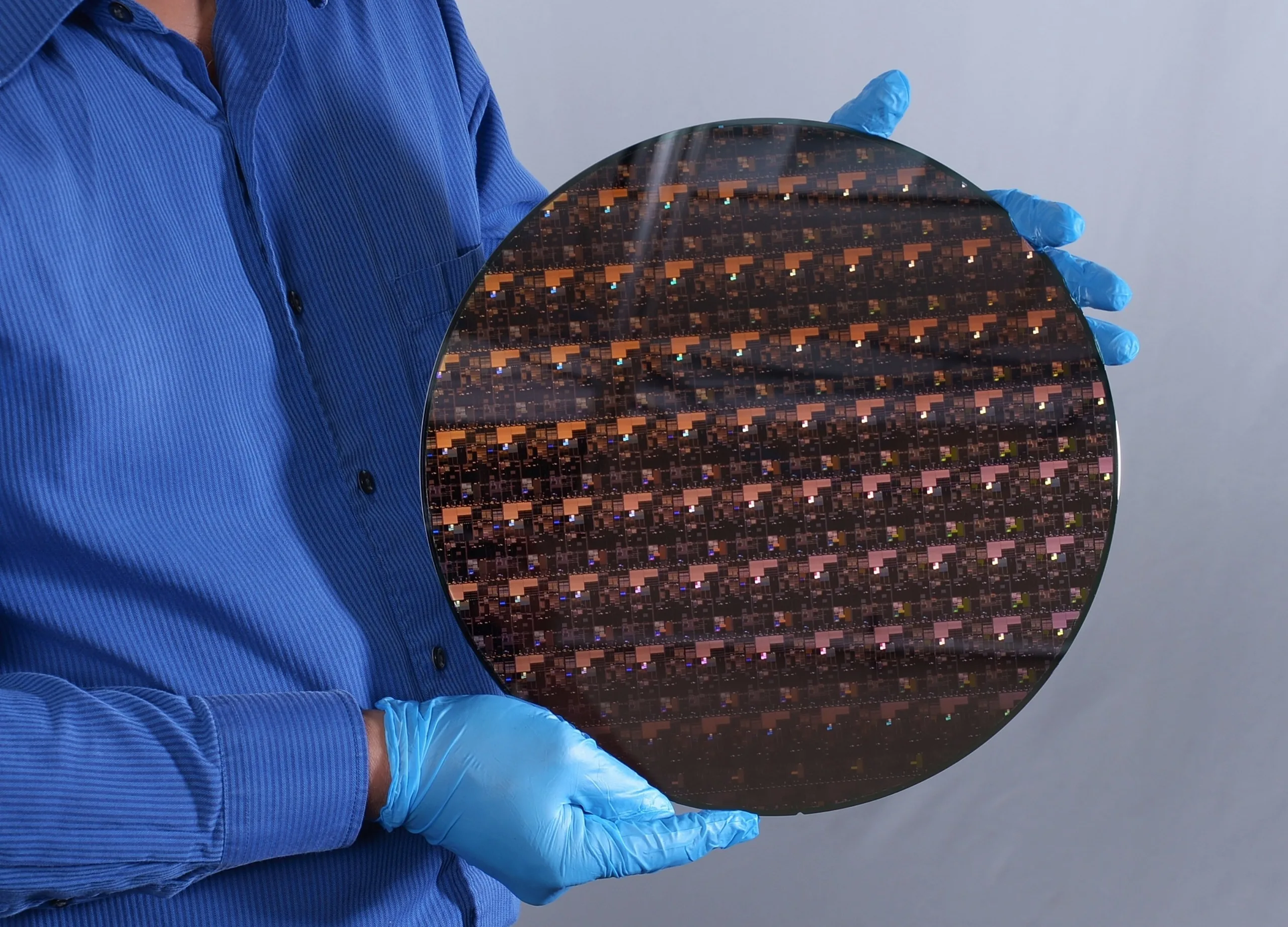

IBM intègre 50 milliards de transistors dans chaque puce de la taille d'un ongle. (Image Source : IBM)
IBM intègre 50 milliards de transistors dans chaque puce de la taille d'un ongle. (Image Source : IBM)
IBM utilise des nanoplaquettes pour réduire la taille des transistors à 2 nm, une technologie qui diffère de l'approche GaaFET qui sera utilisée par TSMC et Samsung d'ici 2023. Les puces de 2 nm d'IBM seraient 45 % plus rapides et 75 % plus économes en énergie que n'importe quelle puce EUV de 7 nm actuellement produite par TSMC. Chaque puce de la taille d'un ongle produite sur les nœuds de 2 nm peut contenir 50 milliards de transistors.

IBM prouve une fois de plus qu'elle est toujours l'une des principales entreprises à promouvoir les avancées technologiques de pointe avec l'introduction des premiers semi-conducteurs de 2 nm au monde. Cette percée a des années d'avance sur les efforts similaires de TSMC et Samsung qui prévoient de mettre en ligne des nœuds de 2 nm d'ici 2023. Le processus de production en 2 nm d'IBM devrait permettre d'accroître les performances de 45 % et de réduire la consommation d'énergie de 75 % par rapport aux nœuds en 7 nm les plus avancés de TSMC nœuds de 7 nm de TSMC.

Dans son communiqué de presse, IBM inclut une liste de certains des avantages liés à l'avènement de la technologie 2 nm

  • Quadrupler la durée de vie des batteries des téléphones portables, en ne demandant aux utilisateurs de recharger leurs appareils que tous les quatre jours
  • Réduire l'empreinte carbone des centres de données, qui représentent 1 % de la consommation mondiale d'énergie. Le passage de tous leurs serveurs à des processeurs de 2 nm pourrait réduire ce chiffre de manière significative.
  • Accélérer radicalement les fonctions d'un ordinateur portable, qu'il s'agisse de traiter plus rapidement les applications, de faciliter la traduction des langues ou d'accéder plus rapidement à l'internet.
  • Contribuer à une détection plus rapide des objets et à un temps de réaction plus court dans les véhicules autonomes comme les voitures à conduite autonome.

Grâce au nouveau processus de production en 2 nm qui utilise des nanoplaquettes, les puces de la taille d'un ongle peuvent désormais contenir jusqu'à 50 milliards de transistors. L'augmentation du nombre de transistors sur une puce permet aux concepteurs de processeurs d'ajouter davantage d'innovations au niveau des cœurs afin de renforcer les capacités de calcul pour l'IA, l'informatique en nuage et la sécurité et le cryptage renforcés par le matériel.

TSMC et Samsung utiliseront une alternative aux nanoplaquettes appelée fET à grille enveloppante. Cette approche sera moins coûteuse à produire, mais elle ne sera probablement pas aussi efficace que les nœuds de 2 nm d'IBM, qui seront de toute façon utilisés pour le matériel de qualité industrielle et aérospatiale.



Acheter le serveur IBM X3650 M4 8 sur Newegg

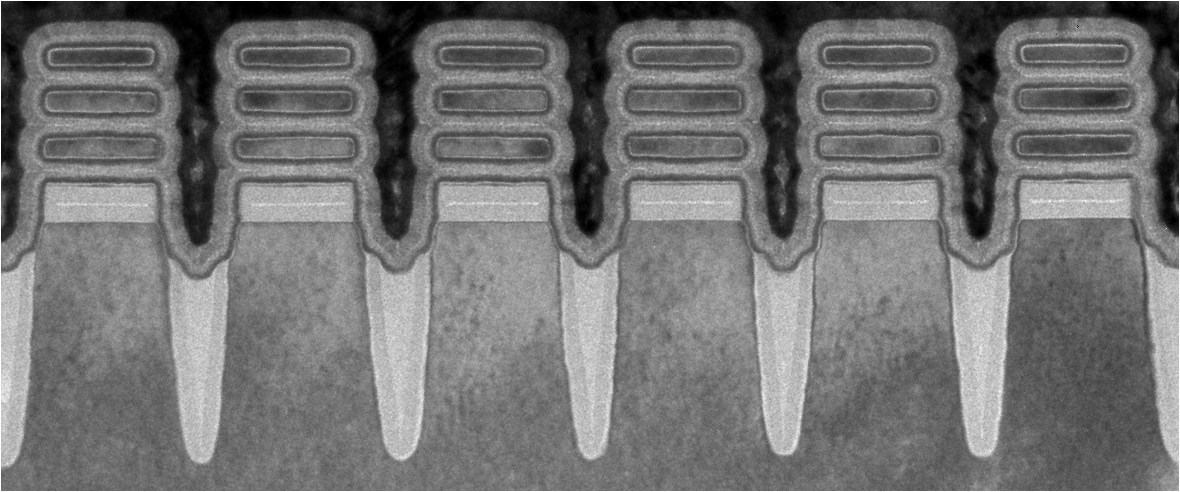

Technologie des nanoplaquettes (Source d'image : IBM)
