La petite PS5 Redux : une PlayStation 5 de 6 litres, 60 % plus petite, que vous pouvez construire vous-même et qui fonctionne plus froidement que l'originale
Suite à la vague croissante de modding de la PlayStation, des modèles minimalistes de Devyn Johnston jusqu'aux BoxPlates qui donnent à la console de Sony un design plus épuré et plus horizontal BoxPlates de Devyn Johnston, qui donnent à la console de Sony un design plus épuré et plus horizontalà la "PS3 Pro" refroidie par liquide de Zac Builds, qui surcadenasse la console de Sony pS3 Pro" à refroidissement liquide de Zac Builds, qui surcadenasse la PlayStation 3 de 2006 de 2006 pour faire tourner Gran Turismo 6 à 60 FPS, un autre créateur a transformé la PS5 en quelque chose de plus petit, de plus intelligent et d'accessible aux passionnés.
La chaîne YouTube Not From Concentrate (NFC) a dévoilé la Tiny PS5 Redux, une version améliorée du projet viral de petit format, désormais conçue pour que les fans puissent la construire eux-mêmes. Selon la description de la vidéo, la Redux est "la version raffinée et simplifiée conçue pour que vous puissiez enfin la fabriquer", avec un guide étape par étape complet disponible sur la boutique NFC.
Conception et construction

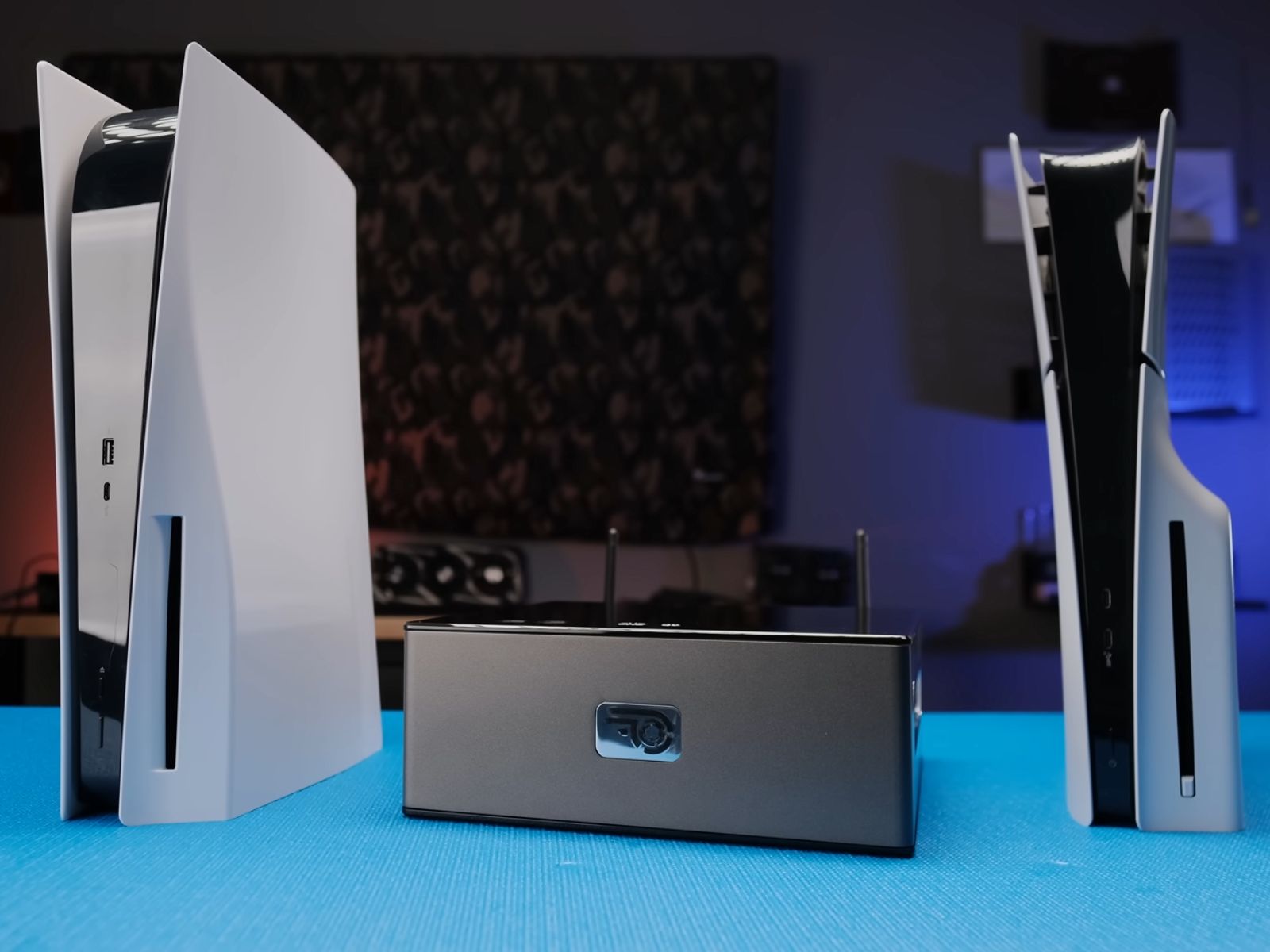

La PS5 Tiny originale réduisait la console d'environ 60 % et l'intégrait dans un boîtier SkyReach 4 Tiny de 3,3 litres avec des supports et un système de refroidissement imprimés en 3D. La console était un peu plus chaude que la version standard et souffrait d'instabilité au niveau de l'alimentation électrique. La reconstruction du Redux de 6 litres corrige ces faiblesses et améliore la qualité et la facilité d'entretien du boîtier.

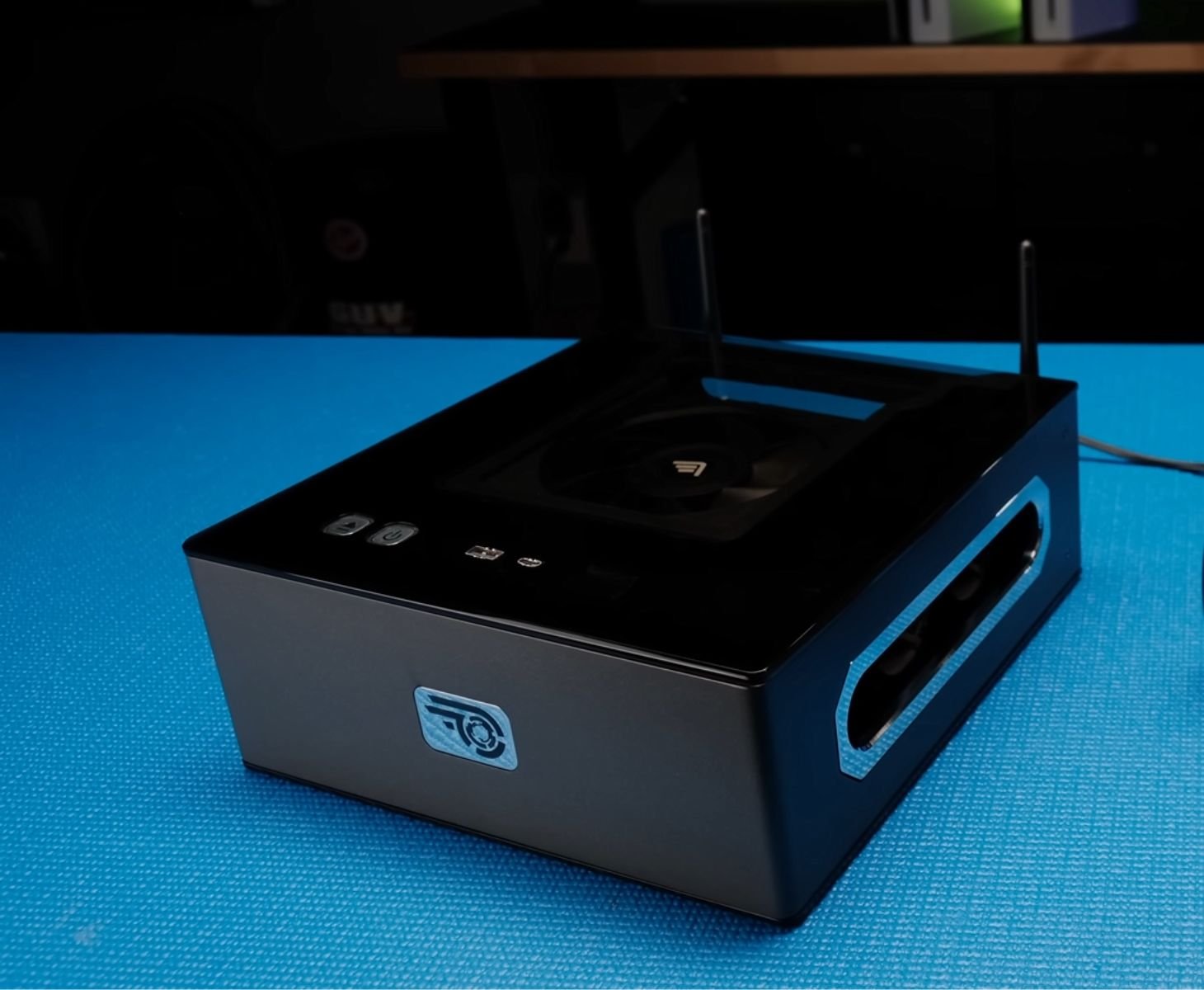

Le châssis en aluminium et le cadre enveloppant sont revêtus de Cerakote pour une finition industrielle mate, associée à des panneaux latéraux en acrylique fumé pour une vue interne subtile. La plaque supérieure présente des ouvertures découpées avec précision pour les ports USB et les boutons d'alimentation et d'éjection à ressort, sécurisés par quatre aimants intégrés pour un accès rapide au nettoyage.
L'éclairage est discret : la LED du système se trouve à l'intérieur d'une poignée de poche en aluminium poli, diffusée par un guide de lumière imprimé en 3D. La poignée sert à la fois de poignée de transport fonctionnelle et d'orifice d'échappement directionnel.
Performances de refroidissement

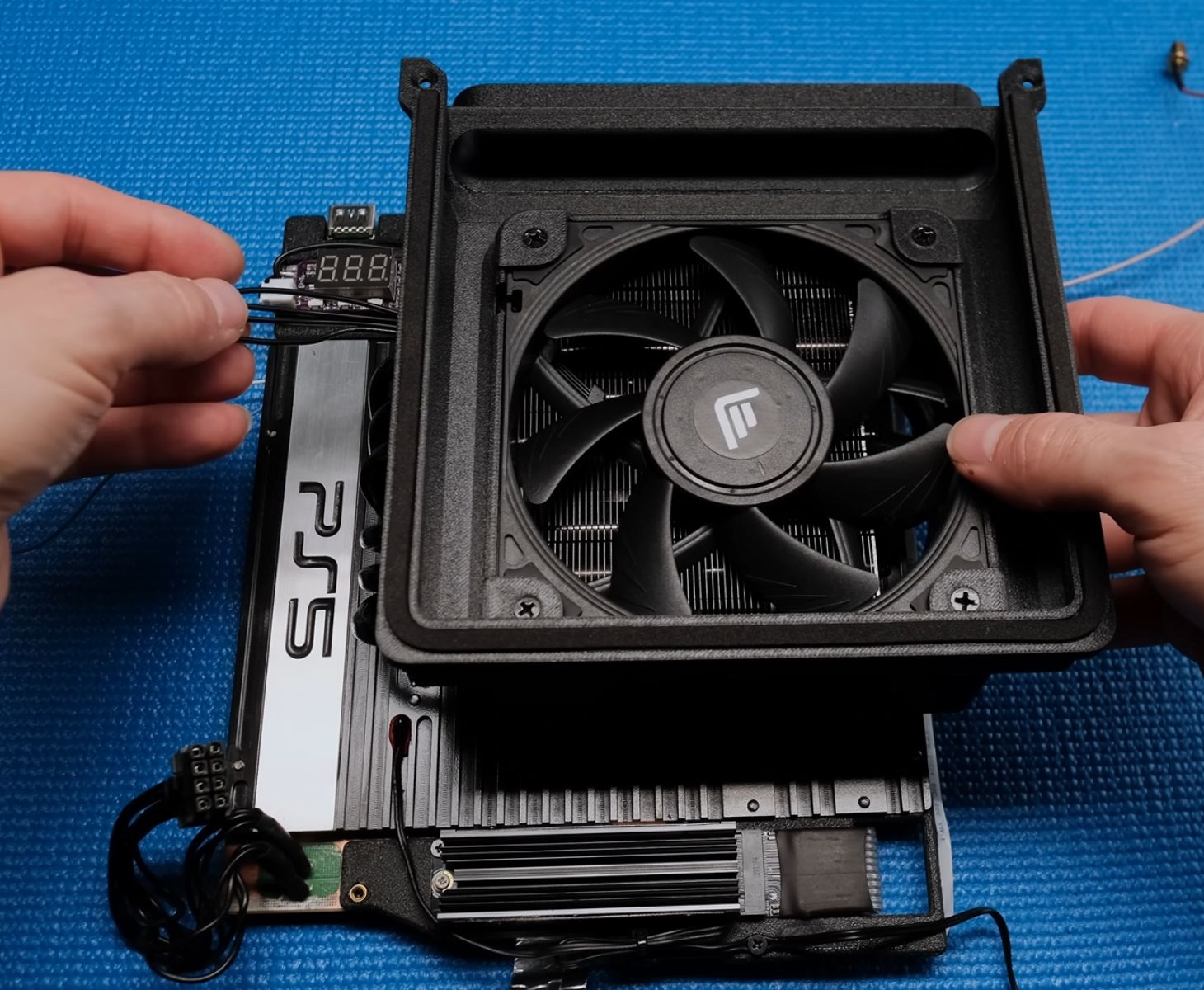

À l'intérieur, le YouTuber a conservé les plaques de dissipation thermique d'origine, mais les a associées à un refroidisseur de CPU Alpenföhn Black Ridge et à deux ventilateurs Noctua minces de 120 mm dans une configuration push-pull. Trois ventilateurs Noctua de 60 mm évacuent la chaleur par la poignée de poche.
Les tests thermiques effectués sur Expedition 33 (qualité prédéfinie, flou de mouvement désactivé, grain de film désactivé) ont donné les résultats suivants :
- Stock PS5 : 230 - 235 W, ~59 °C en moyenne
- Tiny PS5 (2023 build) : 220 - 225 W, ~56 °C
- Version Redux : < 220 W, ~50 °C en moyenne
L'amélioration provient d'un système d'admission entièrement repensé. L'animateur vidéo Erick a imprimé en 3D un nouveau carénage avec des canaux d'admission plus larges et un joint en néoprène pour empêcher la recirculation de l'air chaud. La nouvelle conception du flux d'air a permis d'abaisser les températures d'environ 6 °C et d'éliminer les baisses de cadrage précédemment causées par l'étranglement thermique.
Connectivité, stockage et transition numérique
Le boîtier en aluminium ayant affaibli les performances sans fil, l'antenne Wi-Fi est désormais montée en interne sous le panneau acrylique supérieur, tandis que les antennes Bluetooth externes repliables situées sur le panneau arrière éliminent le décalage et les interruptions de connexion.
Le stockage a également été considérablement amélioré. La version précédente du Tiny PS5 était limitée à des disques M.2 2230 courts plafonnés à 2 To, mais la version Redux intègre un câble d'extension M.2 et un support imprimé en 3D, faisant de la place pour un SSD 2280 de taille normale, montré ici avec un disque de 4 To et un dissipateur thermique dédié.
Le lecteur optique de la version originale a été supprimé au profit d'une présentation plus épurée, uniquement numérique. Étant donné que la PS5 ne peut pas effectuer de mises à jour du micrologiciel sans détecter de lecteur, le YouTuber a conservé la carte de contrôle du lecteur de disque alimentée et connectée à l'intérieur du châssis. La console la reconnaît comme étant fonctionnelle, même sans les composants mécaniques. Un support personnalisé imprimé en 3D fixe la carte derrière la carte mère, ce qui permet de maintenir la compatibilité des mises à jour sans encombrement extérieur.
Pour compléter l'ensemble, une station d'accueil redessinée pour le chargement des manettes complète le thème titane et noir. Il reprend le système de chargement magnétique à pogo de la NFC, mais ajoute une base en acier pour plus de poids et de stabilité.
Puissance et construction communautaire
L'ancienne PS5 Tiny présentait un problème récurrent : des arrêts aléatoires pendant les jeux à forte intensité graphique. Les tests thermiques ont confirmé que ces arrêts n'étaient pas dus à une surchauffe, mais à l'alimentation GaN de 250 W, qui avait du mal avec les jeux récents consommant plus de 230 W. Le passage à une alimentation GaN de 500 W a complètement résolu le problème.
Le Redux est également un projet communautaire, les fichiers de conception du PS5 modèle 1215A étant disponibles sur le Patreon de NFC. Les constructeurs peuvent commander des pièces en aluminium auprès de SendCutSend, imprimer le reste en 3D et utiliser un support de montage pour le refroidisseur Black Ridge, bien que le mod nécessite un assemblage minutieux et quelques compétences en soudure.
Vous pouvez regarder l'ensemble du processus d'installation dans les moindres détails ci-dessous pour découvrir de plus près la Tiny PS5.
