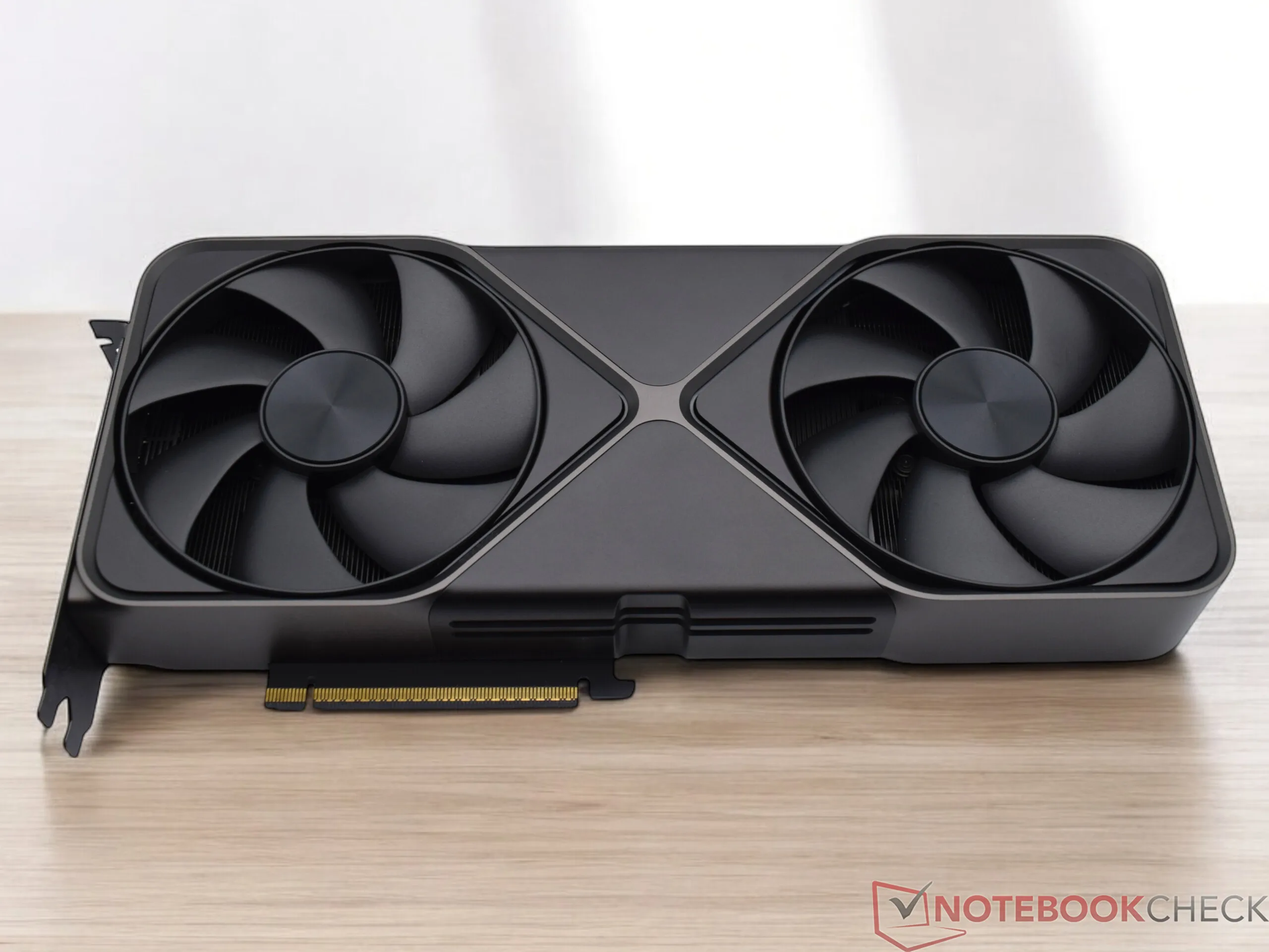

Le démontage de la Nvidia RTX 5090 Founders Edition révèle une conception modulaire fragile que les experts en réparation qualifient de "désastre"

Un GPU phare aux fondations fragiles

Le fleuron de Nvidia, la RTX 5090 Founders Edition de Nvidia a reçu des coups de la part des spécialistes de la réparation de Northridge Fix. L'entreprise, qui gère un atelier de réparation électronique populaire et une chaîne YouTube, a filmé le démontage d'une unité défectueuse et ne tarit pas d'éloges sur la conception interne.

Le technicien a diagnostiqué deux cartes graphiques RTX 5090 reçues d'un client suite à l'installation d'un water-block personnalisé. L'une des cartes, un modèle ASUS, a été ranimée avec succès après la réinstallation du refroidisseur d'origine. L'autre carte, en revanche, une Founders Edition, est devenue un cauchemar.

Un démontage a révélé que Nvidia avait choisi de diviser la carte en plusieurs cartes interconnectées plutôt que d'utiliser une seule carte de circuit imprimé (PCB). Le GPU est relié au connecteur PCIe par un mince circuit imprimé flexible (FPC).

Selon le technicien, le problème est que le connecteur FPC est très fragile. Un léger désalignement ou une flexion excessive lors du démontage peut entraîner un désastre pour les broches microscopiques, qui se plient ou se cassent. En cas de dommage, le GPU n'émettra aucun signal, même si les rails de tension et les autres circuits affichent des valeurs nominales.

L'inspection microscopique révèle de graves défauts

À l'aide d'un microscope à haute puissance, le réparateur a découvert qu'une broche du connecteur FPC était pliée. Une autre broche s'était complètement cassée, et il a soupçonné que cela s'était produit lors de l'installation du bloc d'eau.

Le technicien n'a pas pu trouver de connecteur de remplacement et a dû déclarer la carte irréparable.

L'ingénierie à outrance ajoute une complexité inutile

Le connecteur délicat mis à part, Northridge Fix a également constaté des problèmes liés à la conception interne excessive de la carte. Pour démonter la Founder's Edition 5090, le technicien a dû manipuler un grand nombre de vis, de supports et de petits composants, ce qui l'a obligé à naviguer entre plusieurs points de défaillance.

D'autres problèmes potentiels ont été mis en évidence, notamment le poids élevé de la carte, qui rend son entretien difficile. L'expert a fait remarquer que "la carte 5090 est très lourde, et lorsque vous commencez à ajouter des joints fragiles entre les principaux composants, vous ne demandez qu'à avoir des problèmes"

Avertissement aux moddeurs et aux constructeurs de boucles personnalisées

Northridge Fix a conseillé aux passionnés d'éviter de refroidir à l'eau ou de modifier la RTX 5090 Founders Edition. Le fait qu'il n'y ait pas de connecteurs de remplacement signifie qu'une légère erreur pourrait transformer le GPU en brique.

Vous pouvez regarder l'épisode complet dans la vidéo YouTube ci-dessous.
