Nick Gillard dévoile pico-mac-nano : un Macintosh Classic de 62 mm de haut construit à l'aide d'une carte WaveShare Pico Zero Raspberry Pi

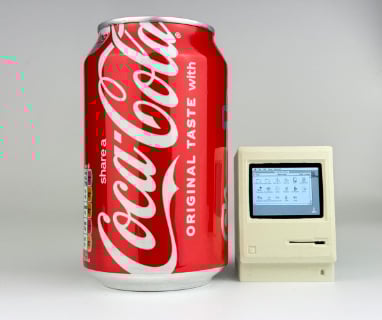

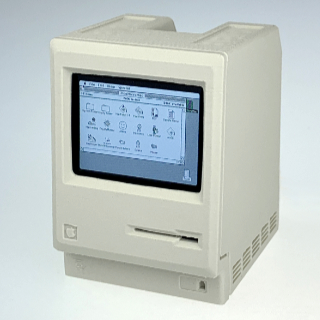

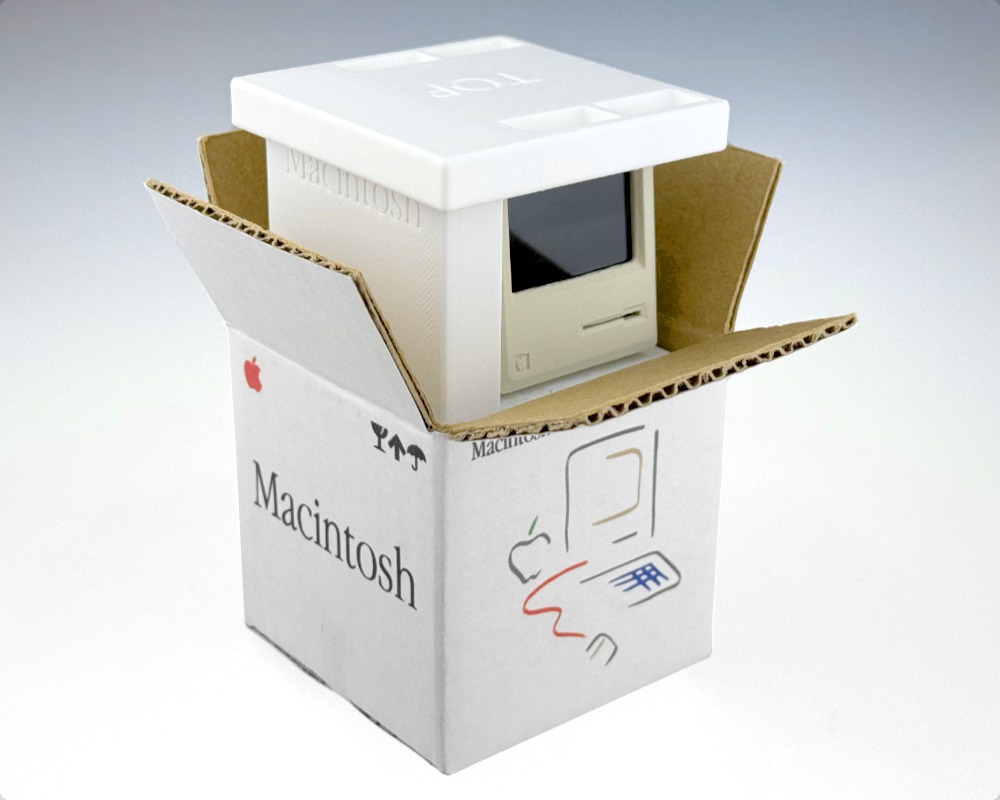

Nick Gillard a dévoilé l'un des plus petits Macintosh Classics fonctionnels au monde, qui ne mesure que 62 mm (2,44 pouces). Le projet s'appuie sur la minuscule carte WaveShare Pico Zero Raspberry Pi qui utilise une version modifiée de de pico-mac Macintosh 128K émulateur. Le pico-mac-nano entièrement assemblé peut être acheté sur le site 1-bit rainbow store pour £56 (~$75). Une édition collector en boîte peut être achetée pour £78 (~$105).

L'émulation Macintosh existe depuis des décennies et des utilisateurs passionnés ont fait fonctionner le système d'exploitation et les applications sur des ordinateurs de bureau ou des tablettes, souvent en utilisant les méthodes Hackintosh méthodes. Il est amusant de constater que les seuls Mac à écran tactile disponibles aujourd'hui sont des tablettes PC fonctionnant sous macOS. Le projet pico-mac émule le Mac Classic 128K original sur des cartes Raspberry Pi.

Pour créer le pico-mac-nano, M. Gillard a eu recours à plusieurs bidouillages et modifications afin de faire tenir les composants fonctionnels dans le petit boîtier imprimé en 3D. Le premier a consisté à contourner la limitation matérielle de la rotation du tampon du cadre d'affichage pour l'adapter à l'écran LCD de 2 pouces (480 x 640 pixels). La résolution native de 512 x 342 pixels de l'écran du Mac n'a pas pu être utilisée en raison de la bande passante limitée. L'émulateur pico-nano a donc été modifié pour afficher 480 x 342 pixels, ce qui a heureusement fonctionné.

L'écran LCD utilisé prend une entrée RVB de 5 bits pour le rouge, 6 bits pour le vert et 5 bits pour le bleu, mais les 16 bits totaux dépassent à nouveau la bande passante matérielle disponible. La solution a consisté à définir les deux bits les plus significatifs de chaque canal de couleur, ce qui a permis de réduire considérablement le nombre total de bits nécessaires pour piloter l'écran.

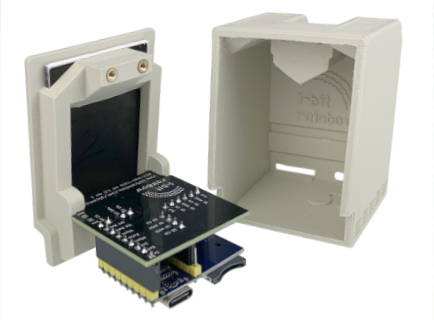

Le boîtier et le circuit imprimé d'interface personnalisé ont été imprimés en 3D, ce qui permet de connecter facilement l'écran LCD à la carte Raspberry Pi. Le port USB-C orienté vers l'arrière de la carte accepte l'alimentation et se connecte au clavier et à la souris externes à l'aide d'un câble séparateur USB-C. L'émulateur pico-mac modifié fonctionne sur la carte microSD orientée vers l'arrière.
