Test du graveur laser Longer RAY5 : un laser intelligent avec Wi-Fi

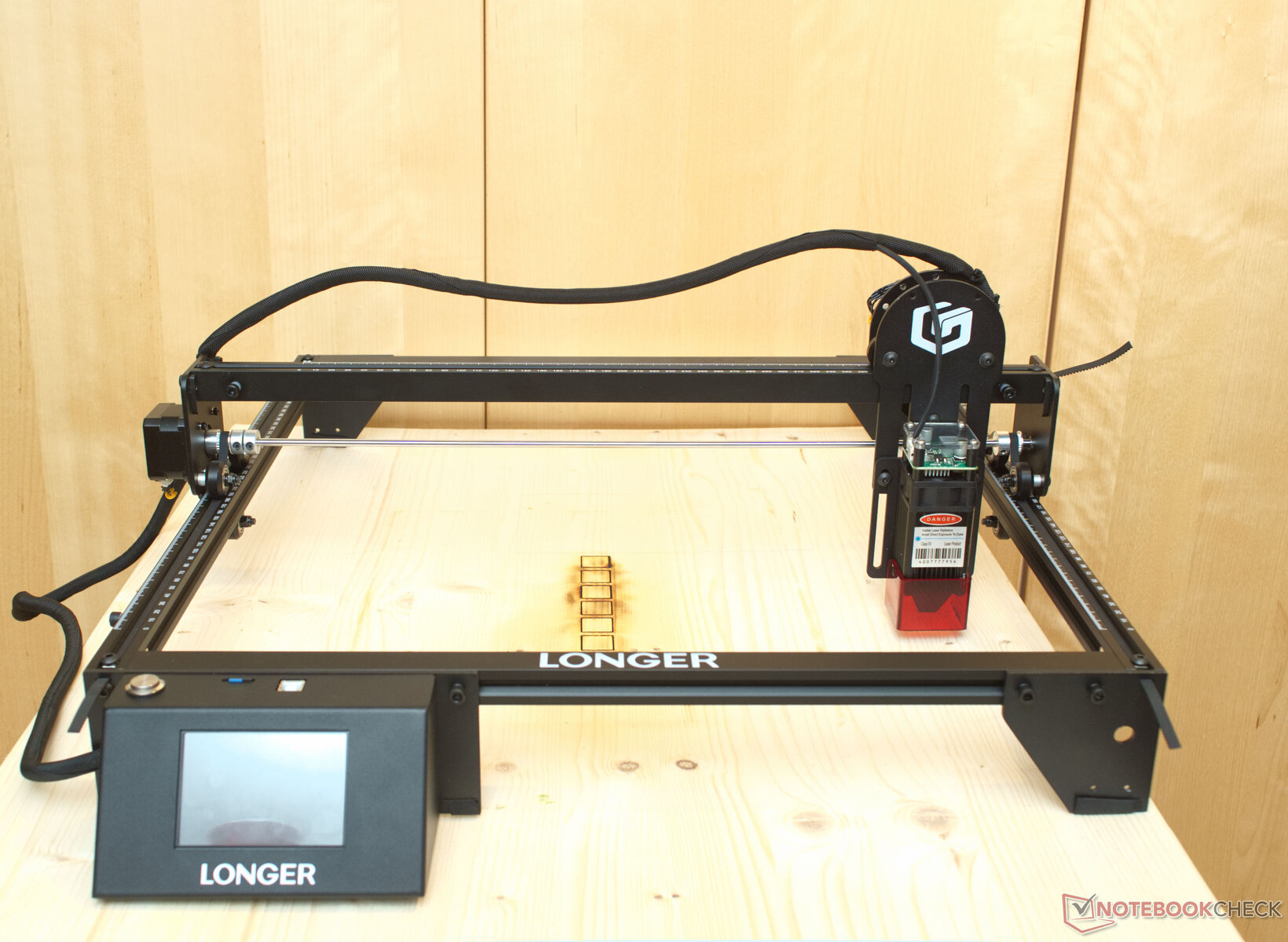

Avec une commande Wi-Fi et un écran tactile, le Longer RAY5 est presque un unicum parmi les graveurs laser. Ainsi, le laser CNC peut impressionner par une manipulation particulièrement facile. Seulement 5 watts de puissance optique sont suffisants pour produire de bons résultats sur de nombreux matériaux.
Marc Herter (traduit par DeepL / Ninh Duy), 🇺🇸 🇩🇪 ...

Longer est surtout connu pour ses imprimantes 3D de qualité et abordables. La gamme de produits comprend des imprimantes FDM et en résine. Récemment, Longer a également introduit un laser CNC, le RAY5. Avec un prix abordable d'environ 360 dollars, le fabricant reste fidèle au segment de prix inférieur. Toutefois, Longer a intégré quelques caractéristiques spéciales au RAY5, que l'on ne trouve pas dans d'autres machines à graver de cette gamme de prix. Par exemple, la RAY5 est équipée d'un grand écran tactile et d'un module WLAN pour la commande. Bien que le laser à diode puisse toujours être commandé par un câble USB, il n'est pas nécessaire d'établir une connexion directe entre l'ordinateur et l'outil.

Informations sur le produit

Produit Longueur RAY5
Taille 61 × 67 × 20 cm
Zone de travail 40 × 40 cm
Alimentation électrique 110 V à 240 V AC
12 V 5 A DC
Module laser FAC Diod Laser
405 nm
max. 5.5 Watt sortie optique
Fokus fixe 30 mm
Taille du spot au foyer optimal rectangulaire 0,08 × 0,08 mm
Carte mère LGT RAY V1.2
Microcontrôleur ESP-WROOM-32
pilote de moteur pas à pas A4988 (compatible Pololu)
Précision 12,5 µm
Commandes Écran tactile, Wi-Fi, connexion USB, microSD
Logiciels LaserGRBL, LightBurn (Gcode)
Liens Page d'accueil plus longue
RAY5





Installation - tout ce qui est nécessaire est dans la boîte

L'assemblage du Longer RAY5 devrait prendre environ une demi-heure. Il n'est pas nécessaire de chercher des outils, car tous les tournevis nécessaires sont inclus dans l'emballage. Nous apprécions également le fait que toutes les vis et les petites pièces soient classées dans des petits sacs en fonction des étapes de construction. Les instructions de montage imprimées sont un peu petites, mais il y a un PDF sur la carte SD incluse pour zoomer. Grâce au bon emballage et aux instructions claires en images, le montage ne nécessite pas de connaissances spécialisées

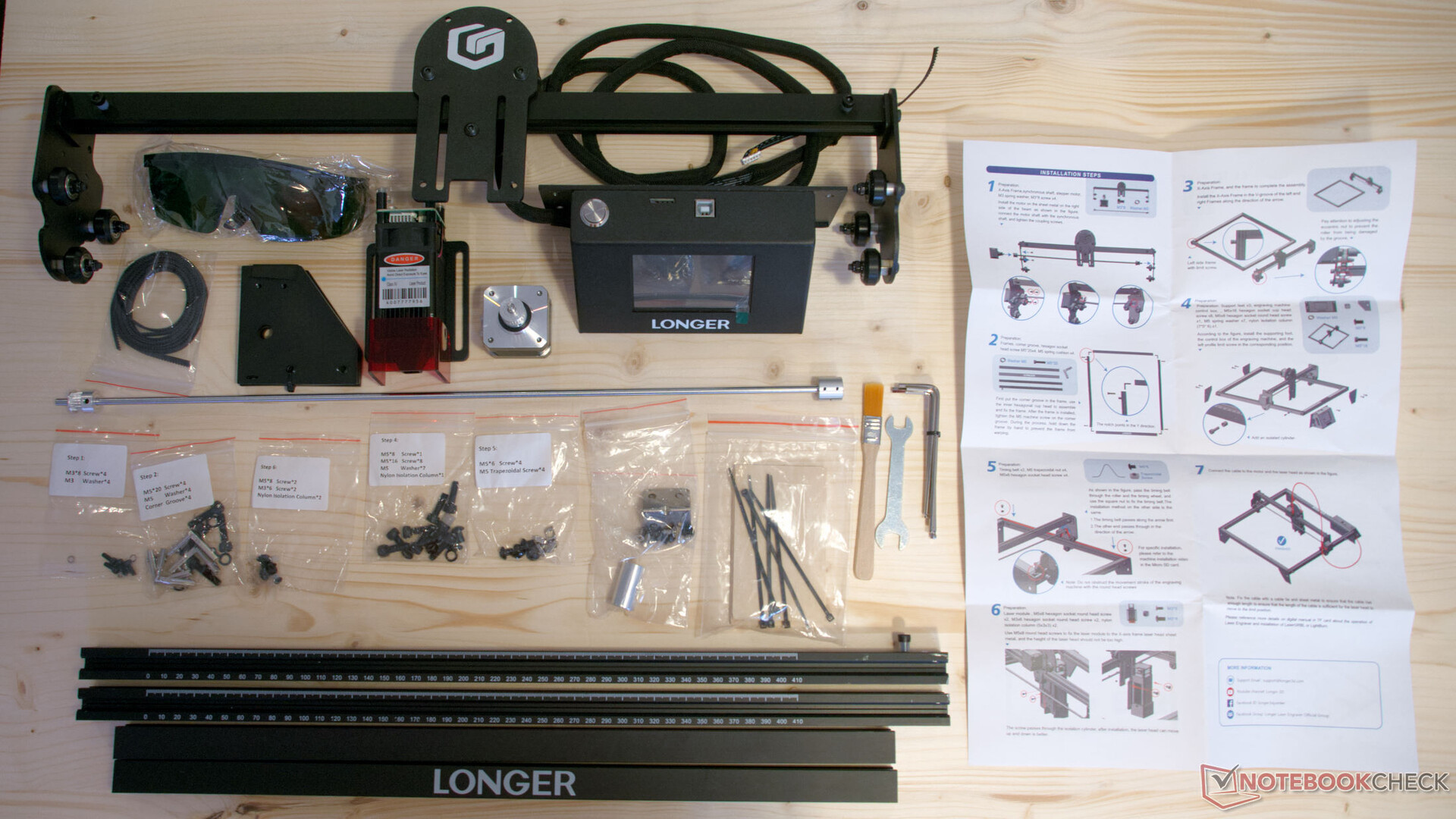

Contenu de l'emballage
Contenu de l'emballage

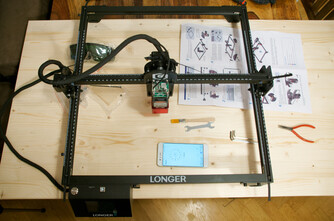

Assemblage plus long RAY5
Assemblage plus long RAY5

Le RAY5 plus long ne nécessite pas d'interrupteurs de fin de course. Ceux-ci ne sont pas vraiment nécessaires car on peut guider le laser vers le point zéro manuellement.

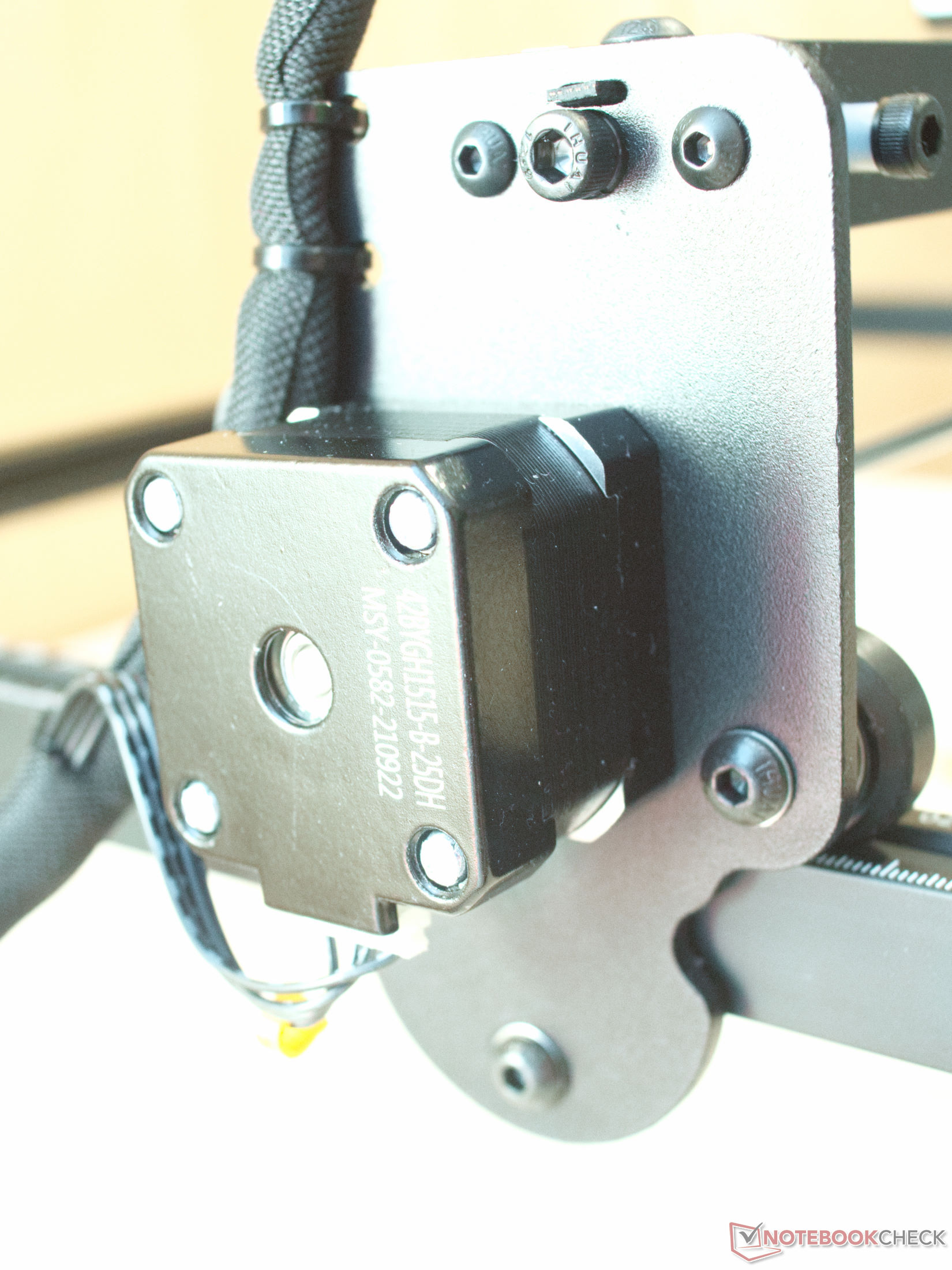

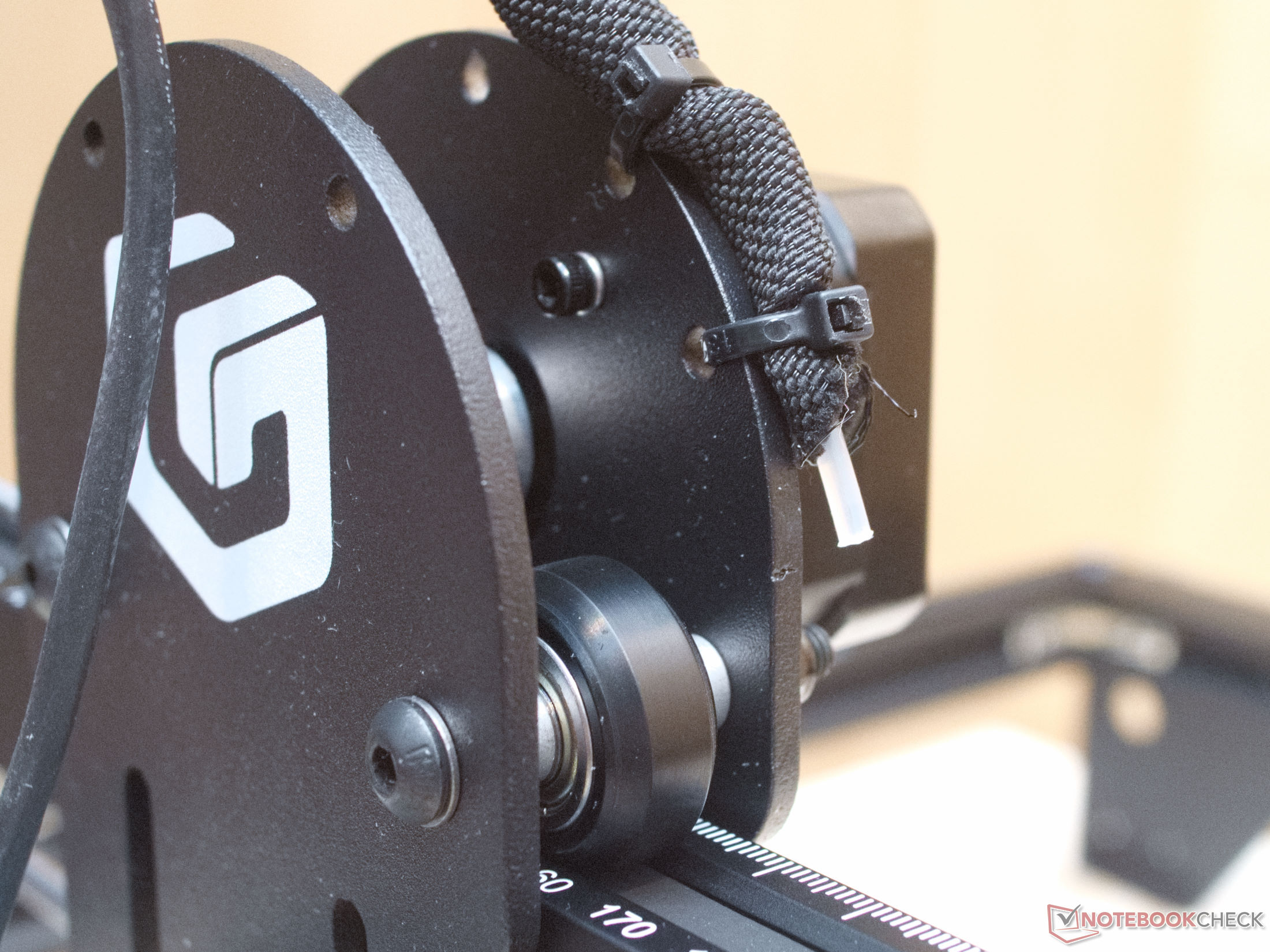

Bien que l'acheminement des câbles ne semble pas parfait, le câble en nylon épais du harnais du moteur X et du laser fonctionne parfaitement. Les câbles restent toujours au-dessus de la surface de travail.

Le cadre en extrusions d'aluminium est suffisamment stable pour un graveur laser. Les patins en caoutchouc sur les pieds offrent un support raisonnablement sûr, mais le graveur laser peut glisser, notamment lors de mouvements rapides. Un socle en bois massif d'une taille d'environ 65 × 65 cm convient donc comme support pour le laser. Fixé à l'aide des trois supports fournis, le laser CNC peut être installé en toute sécurité de cette manière.

Contrôles - Le Wi-Fi simplifie les choses

Menue
Menue
Écran vu à travers des lunettes de protection
Écran vu à travers des lunettes de protection

Un écran tactile et une commande Wi-Fi ne sont pas disponibles dans d'autres lasers CNC, bien que certains fournisseurs aient les accessoires correspondants dans leur gamme de produits. Pour obtenir une fonctionnalité similaire avec un laser à diode, il faut généralement faire appel à des solutions de bricolage avec un SBC tel que le Raspberry Pi. Le Longer RAY5 présente ici une caractéristique unique. Si le laser est connecté au Wi-Fi, les fichiers GCode créés avec LightBurn ou LaserGRBL peuvent être transférés facilement. La carte microSD peut être laissée dans le graveur laser et un câble USB n'est pas non plus nécessaire.

Avant de commencer un processus de gravure, vous devez déplacer la tête du laser manuellement jusqu'au point zéro, le Longer RAY5 n'a pas d'autoguidage. Le fichier souhaité est sélectionné via Sculpture. La fonction de cadre peut être utilisée pour vérifier à l'avance si l'objet à traiter est dans la bonne position. Le laser dessine alors un cadre dans la taille de la sortie avec la plus faible intensité lumineuse. Après une pression sur le Cavre, la gravure commence.

Le grand écran tactile est facile à lire, même avec les lunettes de sécurité vertes. Les pictogrammes sélectionnés sont presque explicites. Au cours d'un processus de gravure, la vitesse et la puissance du laser peuvent être ajustées. Surtout pour les premières tentatives avec un nouveau matériau, cela permet d'économiser quelques séances à la recherche des réglages parfaits.

Toutes les fonctions du laser peuvent également être appelées via la commande Wi-Fi. Si le Longer RAY5 est connecté à un réseau sans fil, l'adresse IP s'affiche à l'écran. L'adresse est accessible à tous les appareils du même réseau. La CNC du laser peut être contrôlée via la page Web et chargée avec des fichiers GCode

Matériel - Un ESP-WROOM-32 contrôle le RAY5

Carte LGT RAY V1.2
Carte LGT RAY V1.2

Carte mère

Une inspection plus approfondie de la carte LGT RAY V1.2 révèle que le Longer RAY5 est contrôlé par un EPS32 doté de deux cœurs de processeur. Ainsi, l'un des cœurs peut s'occuper de la connexion sans fil, tandis que l'autre effectue les tâches de calcul nécessaires au contrôle du mouvement. Lors des tests, le microcontrôleur s'est avéré extraordinairement stable, de sorte qu'aucun comportement inattendu ne s'est produit, même lors de tâches longues. Un autre aspect positif est que les pilotes de moteurs pas à pas sont compatibles avec Pololu. Il est donc possible de remplacer les pilotes défectueux ou de passer à des alternatives plus silencieuses. Les pilotes de moteurs pas à pas A4988 installés génèrent des signaux de commande qui provoquent des réactions relativement bruyantes dans les moteurs. Des sons similaires sont connus des anciens lecteurs de disquettes.

En utilisant les emplacements libres pour les capteurs et un autre pilote de moteur pas à pas, il est possible d'étendre les fonctionnalités du RAY5. Par exemple, il est possible de mettre en place des interrupteurs de fin de course et une mise au point automatique du laser.

Module laser

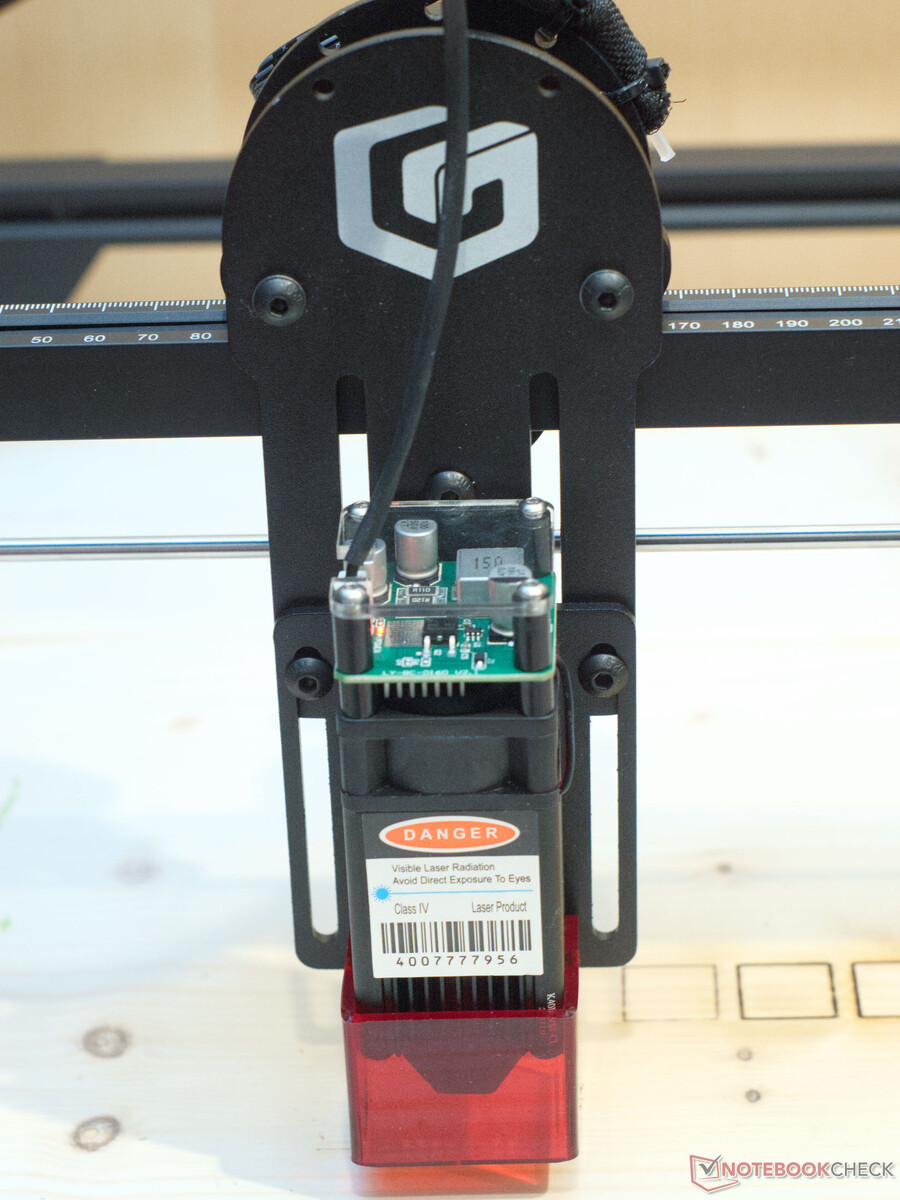

Module laser plus long RAY5
Module laser plus long RAY5

Le module laser de 5,5 watts impressionne par ses bons résultats lors du test. Une tache lumineuse particulièrement étroite dans le foyer en est probablement aussi responsable. Longer spécifie ici une surface de base carrée de 0,08 × 0,08 mm. Comme le laser a un foyer fixe, la tête du laser doit être ajustée en fonction de la hauteur de l'objet. Malheureusement, cela ne peut se faire sans outils. Pour ce faire, les vis de montage situées de part et d'autre du laser doivent être desserrées à l'aide de l'une des clés Allen fournies. Un cylindre en aluminium fourni aide à trouver la bonne hauteur. Ensuite, les deux vis peuvent être resserrées. Le processus est quelque peu compliqué par le bouclier lumineux rouge.

Le ventilateur destiné à refroidir le laser fonctionne en permanence tant que le RAY5 est allumé. En utilisant une sorte de buse, un léger effet d'assistance à l'air est également créé par le ventilateur puissant. Cependant, lors de la découpe de papier ou de tissus, on souhaiterait parfois un flux d'air un peu plus faible ici, alors que celui-ci semble assez faible lors du traitement du bois.Aucune flamme ne s'est jamais produite lors des tests.

Vitesses de coupe plus longues RAY5
Vitesses de coupe plus longues RAY5

Un essai avec du contreplaqué de 3,5 mm d'épaisseur a donné d'excellents résultats tant pour la gravure que pour la découpe. Deux passages à 300 mm/min et 100 % d'intensité lumineuse ont produit le meilleur motif de découpe ici, avec une ligne de brûlure d'environ 0,4 mm de large. Cette valeur est importante pour les travaux de précision lors de la création de boîtes ou de projets équivalents en contreplaqué ou autres matériaux d'ingénierie. Le trait de coupe peut être compensé par de nombreux programmes pour commander le laser en conséquence

La gravure avec une valeur de noir de 20 à 100 % montre le meilleur effet sur le contreplaqué à des vitesses comprises entre 2000 et 4500 mm/min avec une puissance maximale de 90 % et une puissance minimale de 20 %. Le bois étant une matière première naturelle soumise à de fortes fluctuations, les valeurs déterminées peuvent ne pas être transférables à d'autres pièces. Déjà à 1000 mm/min la gravure est si profonde que l'essai a dû être arrêté ici et les vitesses inférieures n'ont pas été exécutées

Aperçu dans LightBurn
Aperçu dans LightBurn

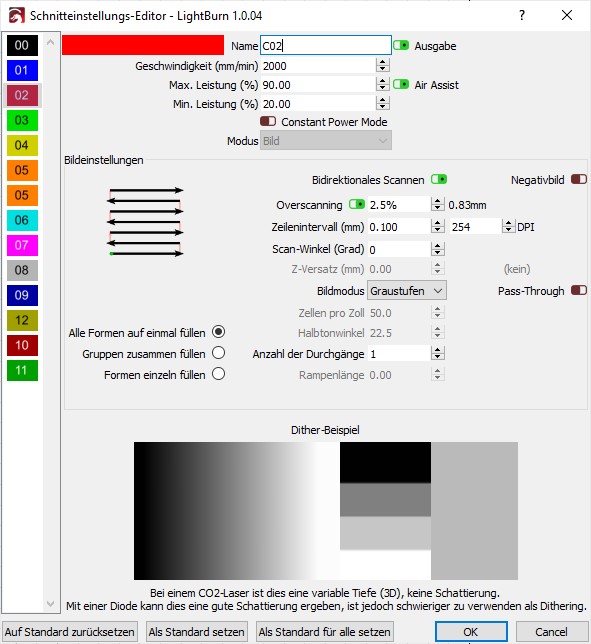

Paramètres d'échelle de gris
Paramètres d'échelle de gris
Résultats de la gravure
Résultats de la gravure

Ce puissant laser est également capable de traiter de nombreux autres matériaux. Outre le bois, le laser peut découper du tissu, du feutre, du caoutchouc mousse, de l'acrylique coloré, du carton et du papier. Des tampons personnalisés peuvent être créés avec du linoléum ou du caoutchouc à tamponner. La gravure fonctionne également sur des matériaux tels que la pierre, l'aluminium anodisé coloré ou le cuir. Avec quelques modifications, le métal et le verre peuvent également être traités. La moutarde, les peintures à la détrempe ou les sprays de couleur spéciaux servent ici de support pour transférer l'énergie du laser, qui serait sinon simplement réfléchie

Mesures de protection - un détecteur de flamme assure une certaine tranquillité d'esprit pendant le travail

Le Longer RAY5 est livré avec les habituelles lunettes de sécurité laser vertes de Chine. Nous ne sommes pas en mesure de déterminer si elles répondent à des normes de sécurité. En dehors de cela, le laser dispose d'un capteur infrarouge pour détecter les flammes et d'un capteur de position pour détecter si le graveur est stable. Surtout lorsqu'on travaille avec des matériaux inflammables, le capteur de flammes est finalement assez rassurant. Avant que le matériau ne puisse réellement s'enflammer, le laser s'éteint pour éviter toute situation d'urgence. Le puissant ventilateur devrait suffire à éteindre un incendie. Une alarme sonore retentit en même temps pour attirer l'attention sur un éventuel problème.

Lors du test, les flammes (d'un briquet) et le tremblement du RAY5 ont été détectés correctement et le laser s'est éteint. Le seul inconvénient est que le laser doit ensuite être complètement redémarré.

Émissions - bruyantes et malodorantes

Les graveurs laser ouverts comme le Longer RAY5 ont un problème commun. Les vapeurs du matériau traité se dispersent dans toute la pièce. Cependant, comme les réflexions de la lumière laser peuvent être aussi nocives que le faisceau lui-même, ouvrir toutes les fenêtres pendant le fonctionnement n'est pas une option. Après tout, les faisceaux déviés pourraient nuire à d'autres personnes. Il peut être difficile de trouver une pièce bien ventilée qui soit également aussi étanche à la lumière que possible.

En outre, le Longer RAY5 a un niveau sonore assez élevé pendant son fonctionnement. Les moteurs pas à pas vrombissent à des hauteurs différentes selon la vitesse. Le ventilateur bruyant du laser est également gênant.

Verdict

The Longer Ray 5 fourni par :
The Longer Ray 5 fourni par :
Plus long

Le Longer RAY5 fournit de bons résultats à un prix raisonnable. Avec la possibilité de contrôler le laser CNC via le Wi-Fi et l'écran tactile, l'appareil se distingue de la masse des lasers de bricolage. Pour obtenir de bons résultats, il faut probablement faire quelques tests au préalable.

Le Longer RAY5 convainc avec une commande bien conçue et un laser puissant. Avec ses options de mise à niveau, le graveur laser offre beaucoup de potentiel.

Pour les bricoleurs, le petit graveur laser est bien adapté. Cependant, il faut toujours faire attention aux consignes de sécurité lorsqu'on travaille avec des lasers. Longer a coupé quelques coins pour atteindre le bas prix de vente, mais l'ensemble du RAY5 est pratique.

Prix et disponibilité

Le plus long RAY5est disponible via la page d'accueil du fabricant. Le prix d'environ 360 USD comprend les frais d'expédition et les droits d'importation. Notre appareil de test est arrivé dans les cinq jours. Jusqu'au 14 janvier. 2022, vous pouvez économiser jusqu'à 60 $US avec le code coupon : 87V69CDZXW5J

Attention

Le Longer RAY5 est un outil avec lequel vous pouvez certainement produire de nombreux beaux projets. Mais comme tout outil de travail, cet appareil laser CNC présente des risques qui peuvent être évités par une manipulation adéquate.

Le laser puissant peut gravement endommager les yeux et la peau, de plus les réflexions du faisceau laser sont suffisantes pour causer d'énormes dommages à la rétine. Veillez à toujours porter des lunettes de protection laser pour le spectre lumineux approprié de 450 nm avec une densité optique de 5 (OD5) ou plus lorsque le laser fonctionne. Veillez à ce qu'aucun œil non protégé ne se trouve dans la même pièce que le laser actif (les animaux domestiques ont aussi des yeux) et à ce que la lumière du laser n'atteigne pas d'autres personnes à travers les fenêtres ou les portes.

Ne passez pas la main dans la zone de travail du laser. Un mouvement imprévu pourrait provoquer des blessures par pincement des composants ou par contact avec le faisceau laser.

Malgré les mesures de sécurité étendues de Longer, il existe toujours un risque d'incendie lors du travail avec le graveur laser, ne laissez pas le laser fonctionner sans surveillance. Veillez à une bonne ventilation et ne travaillez pas sur des matériaux qui dégagent des substances nocives ou toxiques lorsqu'ils sont chauffés ou brûlés. Par exemple, le PVC ou le vinyle peuvent dégager des vapeurs corrosives de chlorure d'hydrogène lorsqu'ils sont traités au laser.
