Asus RTX 5090 Astral LC testée avec le shunt mod : jusqu'à 800 W de consommation d'énergie et des performances supérieures aux GPU Pro

La carte Asus RTX 5090 Astral LC refroidie par liquide a été testée avec un modulateur de shunt au niveau matériel afin d'évaluer les performances pouvant être débloquées en passant outre la limite de puissance standard de 600 watts. Roman "der8auer" Hartung a effectué la modification et a partagé des benchmarks détaillés, des mesures thermiques et électriques en utilisant GPU Tweak III, HWInfo et une surveillance externe de l'alimentation.

La RTX 5090 Astral LC fonctionne à 600 watts en pleine charge et délivre environ 146 FPS dans 3DMark Speedway, avec des horloges centrales proches de 2800 MHz et une mémoire à 1750 MHz. Malgré son refroidisseur AIO, la carte reste en dessous de 60 °C sur le cœur, bien que la température de la mémoire atteigne 80 °C. Les niveaux de bruit restent acceptables en raison de l'absence de ventilateur arrière de type blower que l'on retrouve dans la variante refroidie par air.

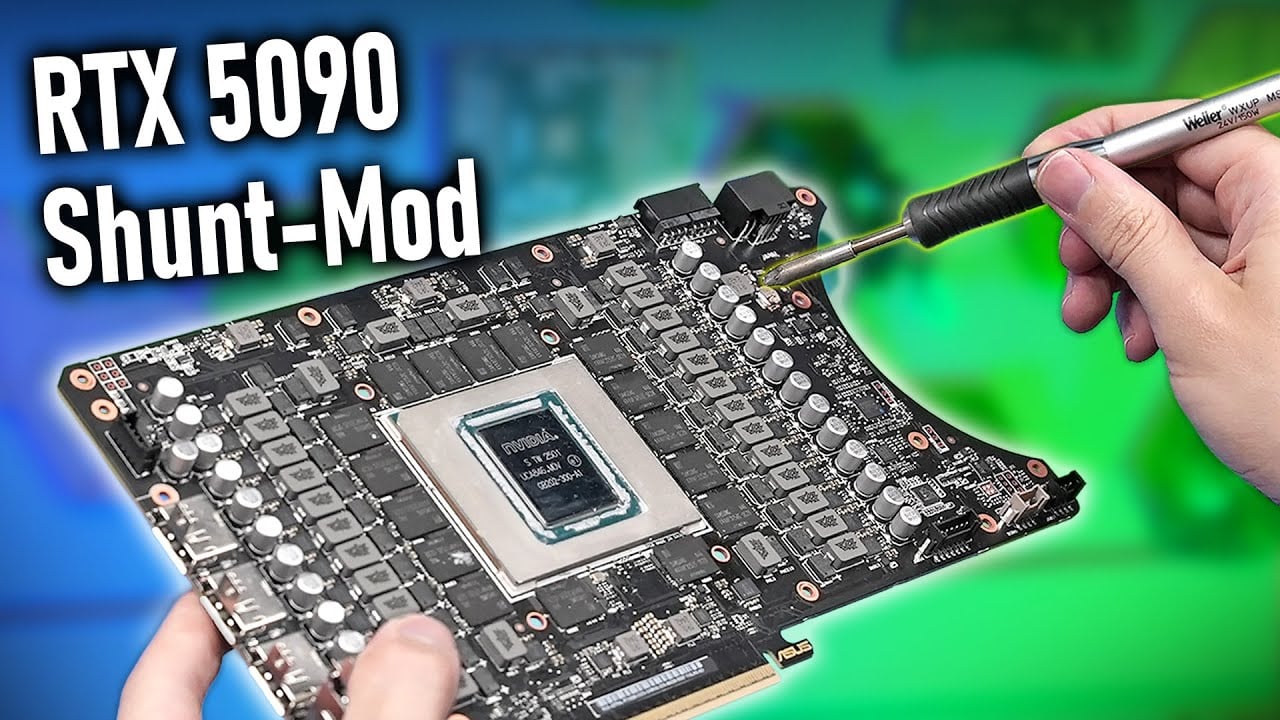

Pour contourner le plafond d'alimentation, der8auer a ajouté des résistances de shunt de 5 milliohms en parallèle aux résistances de 2 milliohms intégrées au GPU. Cela a réduit la résistance effective à environ 1,4 milliohms, trompant le circuit de mesure de la puissance pour qu'il sous-estime la consommation réelle d'environ 30 %. En conséquence, la puissance totale de la carte est passée à 660-720 watts sans que le GPU n'enregistre de dépassement de limite.

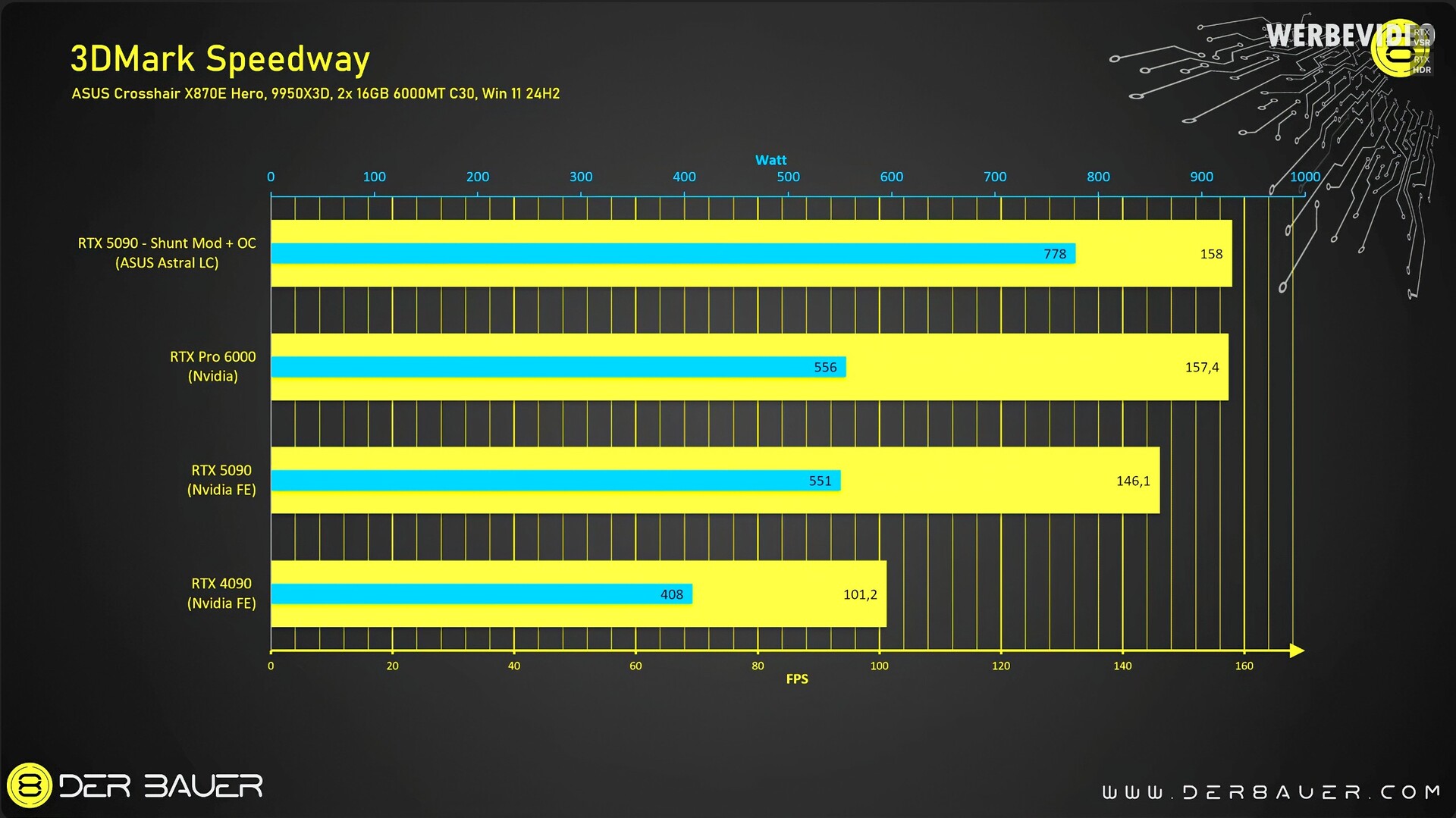

Suite à ce mod, l'horloge du GPU a augmenté de 100-110 MHz et les performances ont grimpé à 152 FPS. En augmentant encore la tension du GPU avec GPU Tweak III, la consommation d'énergie a grimpé à près de 800 watts, ce qui a permis d'atteindre 158 FPS RTX 6000 Ada de Nvidia, qui coûte plus de 10000 USD. Lors du test final, l'horloge du GPU est restée stable au-dessus de 2950 MHz sous charge, avec des températures de cœur autour de 60 °C et des lectures de hotspot indisponibles en raison des verrouillages logiciels de Nvidia.

Alors que la carte a survécu à ces conditions sans ralentissement thermique, la distribution du courant sur le connecteur 12VHPWR est devenue de plus en plus déséquilibrée - la broche 6 consommant près de 13,5 ampères. La détection par broche via la télémétrie d'Asus s'est avérée inestimable pour identifier de telles contraintes électriques.

Cette expérience montre qu'une modélisation modeste du shunt peut débloquer des gains de performance significatifs dans la RTX 5090 LC, en particulier avec les variantes à refroidissement liquide capables de gérer 750-800 watts de chaleur soutenue. Toutefois, der8auer déconseille d'appliquer des modifications similaires aux cartes refroidies par air, qui pourraient avoir du mal à dissiper la charge thermique résultante en toute sécurité. Une boucle personnalisée ou un BIOS 1000 W débloqué pourrait augmenter le potentiel de performance, mais avec des risques significativement plus élevés.
