Der8auer répare le connecteur RTX 4090 fondu et remet en question les affirmations de Nvidia sur la sécurité du 12VHPWR

Dans une nouvelle vidéo de démontage et de réparation, l'expert en matériel informatique der8auer examine une Asus RTX 4090 TUF défaillante après que son propriétaire, Aaron, ait connu des arrêts soudains et des problèmes de détection du GPU. La carte a fonctionné de manière fiable pendant plus d'un an, mais les problèmes ont commencé quelques semaines après l'ajout d'un dispositif de surveillance de l'alimentation WireView Pro. Lors de l'inspection, le système indiquait une consommation nulle au démarrage, bien qu'une tension de 12V soit présente. Les tentatives de démontage ont révélé que le WireView avait partiellement fondu dans la prise d'alimentation de la carte graphique. L'inspection physique a confirmé des signes de déformation, des fissures dans le plastique et des broches de détection pliées.

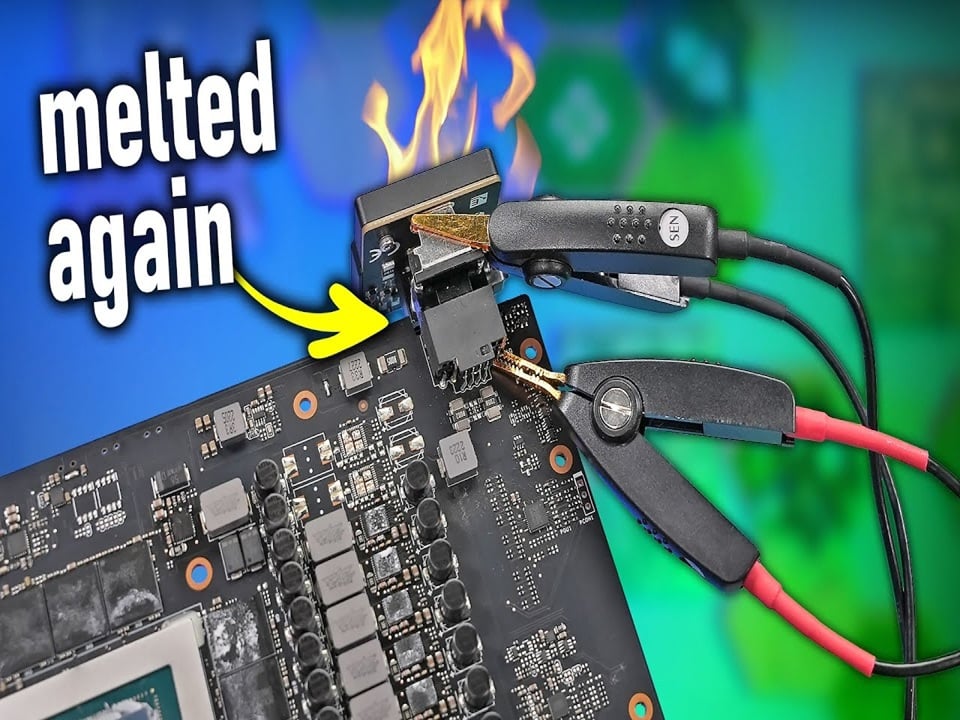

À l'aide d'un milliohmètre de précision, der8auer a mesuré des résistances anormalement élevées sur les broches 12VHPWR - jusqu'à 177 milliohms - contre un peu plus de 1 milliohm sur une carte graphique de référence, la RTX 5090. Bien que les valeurs puissent être faussées par des dommages thermiques, l'écart indique un mauvais contact et un possible déséquilibre de courant. Cela remet en cause l'affirmation de Nvidia selon laquelle ses adaptateurs officiels sont sûrs en raison du pontage intégré des broches. Comme le souligne der8auer, le pontage sur le corps du connecteur n'empêche pas un flux de courant déséquilibré au niveau des broches individuelles, où des dommages thermiques peuvent encore se produire.

Le remplacement du connecteur confirme que la carte est fonctionnelle

Malgré les dommages importants subis par le connecteur, la carte elle-même est restée électriquement saine. Der8auer a dessoudé la prise d'alimentation fondue, nettoyé le circuit imprimé et installé un nouveau connecteur 12VHPWR. Il a également remplacé les coussinets thermiques de la mémoire et des VRM à l'aide de Minus Pad Advance et a appliqué une nouvelle interface thermique pour le cœur du GPU. Après réassemblage, la carte s'est mise sous tension sans problème et a effectué une boucle 3DMark Speedway d'une heure aux températures prévues : 63°C pour le cœur, 76°C pour la mémoire, et une consommation d'énergie stable via WireView.

Des problèmes persistants avec la sécurité 12VHPWR ne sont pas résolus

Alors que la carte a été remise en état de fonctionnement, der8auer a conclu sa vidéo en rappelant à quel point l'écosystème 12VHPWR haute puissance de Nvidia continue d'être problématique et imprévisible. Même avec des adaptateurs officiels et des conceptions théoriquement sûres, des incidents de fusion se produisent encore. Un nouveau WireView sera envoyé à Aaron, et der8auer a fait allusion à d'autres expériences pour mieux comprendre les conditions de défaillance.

Conclusion :

Ce dernier cas met en évidence la fragilité des normes actuelles en matière de connecteurs de GPU haute puissance et contredit les assurances données précédemment par Nvidia. Malgré les mesures de protection de la conception telles que le pontage intégré des broches, l'utilisation dans le monde réel continue de produire des défaillances. L'absence de solution totalement fiable suggère que le connecteur "next-gen" est encore loin d'être sûr dans toutes les conditions.
