Premier regard sur la conception du circuit imprimé RTX 3060 personnalisé de MSI pour la série Gaming X

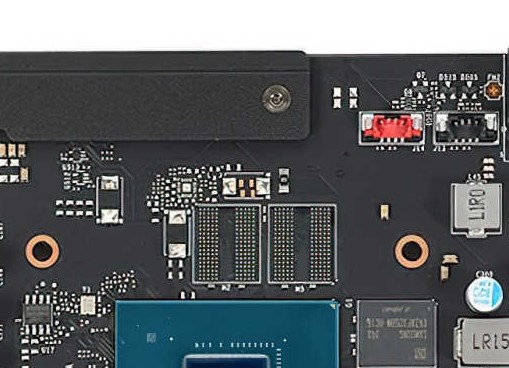

Deux modules VRAM ne sont pas peuplés en raison des limitations du bus 192 bits. (Source de l'image : VideoCardz)
Deux modules VRAM ne sont pas peuplés en raison des limitations du bus 192 bits. (Source de l'image : VideoCardz)
Le circuit imprimé MSI comprend un connecteur d'alimentation à 8+6 broches au lieu de 8 broches, ce qui devrait donner plus de stabilité au noyau overclocké. Malgré l'augmentation des vitesses de boost, le TGP correspond à la référence 170 W. Le nombre d'inducteurs semble également avoir été modifié et le PCB supporte 8 slots VRAM, dont 6 seulement sont alimentés. Malheureusement, nous ne verrons pas de versions de 16 Go, en raison des limitations imposées par le bus mémoire de 192 bits.
Bogdan Solca, 🇺🇸 🇪🇸 ...

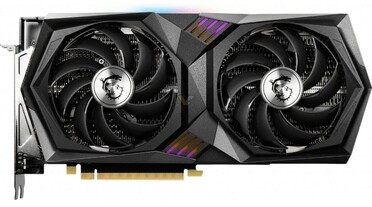

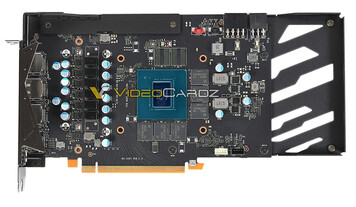

Les premières cartes vidéo RTX 3060 devraient être lancées le 25 février, mais il n'y aura que des versions AIB, car Nvidia elle-même ne vendra pas de modèles Founders' Edition cette fois-ci. Parmi les cartes AIB qui seront lancées dans deux jours, on trouve le modèle GAMING X de MSI, qui dispose de deux ventilateurs doubles Twin Frozr 8 avec un design Torx 4.0 qui connecte toutes les deux pales de ventilateur à l'extrémité extérieure. Grâce à une photo fournie par VideoCardz, nous pouvons également voir en quoi le PCB personnalisé de MSI diffère de celui de référence.

Afin de supporter le refroidisseur légèrement plus long, le circuit imprimé personnalisé de MSI est livré avec une rallonge sur le côté droit et il comporte également un connecteur d'alimentation à 8+6 broches. Le circuit imprimé de référence n'a qu'un connecteur à 8 broches, et le connecteur supplémentaire à 6 broches fourni par MSI est apparemment nécessaire pour assurer une stabilité accrue du noyau overclocké en usine capable de passer à 1837 MHz au lieu de 1777 MHz. Malgré les horloges surélevées, le TGP officiel de la carte correspond à la référence 170 W. L'image du PCB révèle également que la carte possède 10 inducteurs avec 6 étages de puissance pour le GPU et deux pour la VRAM.

Selon la fiche technique de MSI, cette carte est équipée de 12 Go GDDR6 15 Gbps, mais on peut voir que le PCB supporte en fait 16 Go VRAM, car deux modules de RAM sont vides. Cependant, en raison des limitations imposées par le bus 192 bits, seules des configurations de 6 Go et 12 Go peuvent réellement être mises en œuvre, mais MSI pourrait théoriquement coupler ce PCB particulier avec des SKU RTX 3060 rafraîchis plus puissants à l'avenir. Les modules VRAM K4ZAF325BM-HC16 sont produits par Samsung.

Même si le prix de vente conseillé par MSI pour ce modèle RTX 3060 est censé être proche de 400 dollars, les prix de lancement de toutes les variantes AIB devraient dépasser 600 dollars en raison de la demande accrue et des faibles approvisionnements initiaux. Néanmoins, contrairement à la situation actuelle où les modèles haut de gamme RTX 3080 et RTX 3090 sont gravement touchés par la pénurie mondiale de puces, les fournitures de RTX 3060 devraient connaître une augmentation substantielle au cours des prochains mois.



Achetez le ASUS Dual GeForce RTX 3060 Ti sur Newegg

(Source de l'image : VideoCardz)
(Source de l'image : VideoCardz)
(Source de l'image : VideoCardz)
(Source de l'image : VideoCardz)
