Une fuite sur l’A20 d’Apple donne un premier aperçu de la puce de l’iPhone 18 standard.

L’A20 devrait être une version plus modeste de l’A20 Pro, tout en conservant ses capacités d’IA.
ⓘ Apple, edited
L’A20 devrait être une version plus modeste de l’A20 Pro, tout en conservant ses capacités d’IA.
Une carte divulguée des billes de soudure donne un premier aperçu des différences entre l’A20 standard d’Apple et l’A20 Pro. L’analyse de la disposition laisse entrevoir des économies au niveau de la taille de la puce, du cache et du conditionnement, tandis que la mémoire et le matériel dédié à l’IA restent en grande partie inchangés.

La puce A20 standard d’Apple, version réduite de l’A20 Pro, est apparue sur une carte de billes de soudure divulguée. L’utilisateur de Weibo 白饭炒白米饭 a analysé la carte et estimé la disposition de chaque puce. La carte montre l’A20 Pro et l’A20 côte à côte. Tous les chiffres ci-dessous sont des estimations tirées de la carte, et non des caractéristiques confirmées.

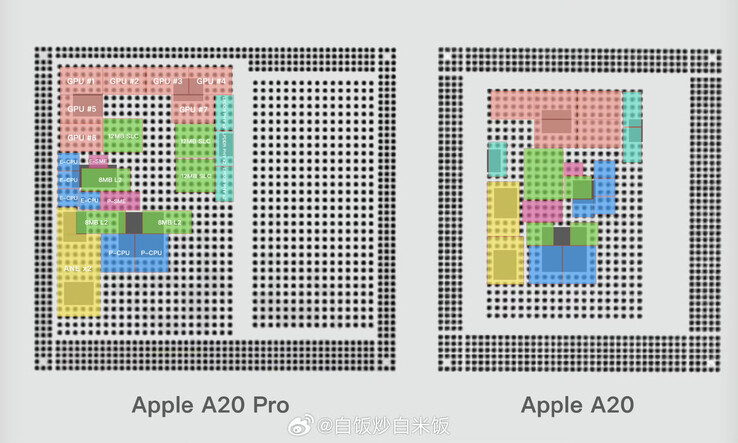

La carte des billes de soudure de l’Apple A20 Pro, avec les principaux blocs indiqués, comparée à la carte divulguée des billes de soudure de l’A20 montrant l’emplacement attendu des principaux blocs.

L'analyse indique que l'A20 est fabriqué selon le procédé N2 de TSMC, comme l'A20 Pro. La puce nue de l'A20 Pro mesure 98,80 mm², une petite surface au regard des performances qu'elle offre. La surface de l'A20 est estimée entre 70 et 80 mm², soit moins que celle de l'A19, qui atteint 82,8 mm². Une puce plus petite aide Apple à maîtriser les coûts, car les wafers N2 sont nettement plus chers que ceux des générations précédentes.

Le conditionnement diffère également. L'A20 semble toujours utiliser un assemblage traditionnel de mémoire sur boîtier (PoP), et non le conditionnement WMCM de l'A20 Pro. Le WMCM aide le SoC à dissiper la chaleur, ce qui permet à Apple d'atteindre une fréquence d'horloge de 4,93 GHz sur l'A20 Pro. La fréquence de l'A20 devrait être considérablement plus basse ; il n'a donc probablement pas besoin du même conditionnement.

Pour le GPU, l'auteur s'attend à retrouver une architecture à 5 cœurs avec des fréquences d'horloge limitées, comme sur les puces standard précédentes. Les puces de base des séries A précédentes comptaient un cœur GPU de moins que leurs variantes Pro ; un écart de deux cœurs serait donc plus marqué.

Le processeur conserve l'architecture habituelle d'Apple, avec deux super cœurs et quatre cœurs à haute efficacité énergétique. L'auteur s'attend à 8 Mo de cache L2 partagé pour les super cœurs et à 4 Mo pour les cœurs à haute efficacité énergétique, soit 50 % de moins dans les deux cas que sur l'A20 Pro. La SRAM évolue peu dans les procédés récents ; réduire le cache est donc l'un des moyens les plus directs de réduire la surface de la puce. Le cache système pourrait passer de 12 Mo sur l'A19 à 16 Mo pour prendre en charge l'IA exécutée sur l'appareil. Le Neural Engine double cœur à 16 cœurs resterait identique à celui de l'A20 Pro, avec un cache dédié de 4 Mo. L'interface mémoire devrait être améliorée et passer à un bus de 96 bits, comme sur la version Pro, ce qui pourrait s'expliquer par les besoins en bande passante d'Apple Intelligence.

L'A20 devrait équiper l'iPhone 18 standard l'année prochaine.
