Le connecteur de la RTX 5090 fond malgré le capteur tempGuard d'ASRock

La technologie TempGuard d’ASRock est intégrée à la plupart des blocs d’alimentation haut de gamme de la marque, y compris à leurs connecteurs graphiques personnalisés 12V-2x6 12VHPWR, et est conçue pour réduire le risque de fusion des câbles d’alimentation sur les cartes graphiques des séries RTX 40 et 50 à TDP élevé. Néanmoins, TempGuard n’a pas réussi à empêcher un incident récent au cours duquel un connecteur d’alimentation 12V-2x6 d’une RTX 5090 a commencé à fondre, alors même qu’un petit capteur thermique NTC est intégré du côté du GPU du câble d’alimentation. Ce capteur surveille les courants élevés au niveau du connecteur à 16 broches et est censé mettre le système hors tension si les températures dépassent le seuil de sécurité de 221 °F.

Cette défaillance a soulevé de nouvelles questions quant à la fiabilité des blocs d’alimentation TempGuard d’ASRock et de leur connecteur propriétaire 12 V-2x6, qui sont précisément destinés à prévenir ce type de risques d’incendie.

Un utilisateur connu sous le pseudonyme de Riptide s’est adressé directement à VideoCardz et a expliqué la situation. Il a précisé que le câble était correctement branché et solidement fixé aux deux extrémités. Il n’était pas plié à angle aigu, et le système a fonctionné comme prévu sous une charge intensive pendant plusieurs semaines.

Finalement, cependant, Riptide a remarqué que son système commençait à planter à plusieurs reprises, ce qui l’a amené à soupçonner le GPU RTX 5090 et le connecteur 12V-2x6. « La protection TempGuard ne s’est jamais déclenchée, et l’ordinateur ne s’est pas éteint automatiquement », a-t-il déclaré. Riptide a immédiatement cessé d’utiliser le système après avoir découvert que le connecteur avait brûlé et fondu.

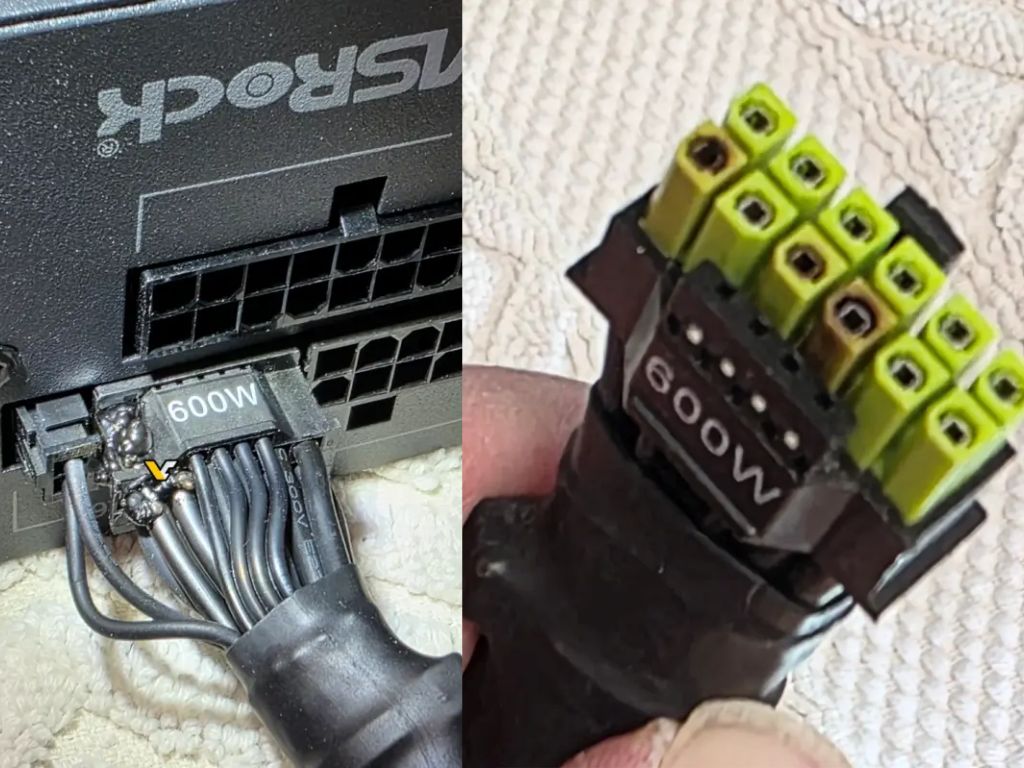

Pour replacer les choses dans leur contexte, sa configuration comprenait une carte graphique MSI GeForce RTX 5090 GAMING TRIO OC associée à un bloc d’alimentation ASRock PG1000-PSF. TempGuard est destiné à surveiller la température des connecteurs afin de détecter toute surchauffe ; or, dans ce cas précis, le bloc d’alimentation a continué à fonctionner pendant le pic de température, ce qui a entraîné la fusion du connecteur. Quelques broches à l’extrémité du connecteur TempGuard ont été brûlées. L’hypothèse actuelle est que la première borne a conduit plus de courant que les autres broches, générant suffisamment de chaleur pour perturber le fonctionnement du système TempGuard et endommager les connecteurs 12 V-2x6 des deux côtés.

Pour aggraver les choses, Riptide a indiqué qu’il s’agissait de la deuxième fois qu’un connecteur 12 V-2x6 tombait en panne chez lui, l’incident précédent ayant concerné un bloc d’alimentation Corsair SF1000. Dans les deux cas, il a noté que le connecteur côté bloc d’alimentation avait subi davantage de dommages physiques.

Malgré cela, le problème semble pour l’instant être un incident isolé, car les câbles TempGuard d’ASRock ont protégé avec succès d’autres systèmes. Un exemple concerne une RTX 5090 fortement modifiée, dotée d’un shunt et overclockée, qui consommait jusqu’à 1 350 watts en charge maximale, bien au-delà de la limite habituelle de 600 watts. Dans ce scénario, le capteur NTC du câble a rapidement détecté le pic de température et a arrêté le système avant que des composants ne soient endommagés.
