l'iPod Nano 2010 pilote trois écrans via une station d'accueil vintage pour iPad
Les passionnés de quincaillerie réutilisent souvent de vieilles Apple pour des tâches pour lesquelles ils n'ont jamais été conçus. Un projet récent ( ) de la chaîne Will It Work ? décrit un iPod Nano de 6e génération fonctionnant comme le cœur d'une installation à trois moniteurs. Ce petit lecteur multimédia, qui est un appareil de musique emblématique, ne dispose pas d'une prise en charge native du multi-écran. Toutefois, son connecteur 30 broches prend en charge le routage vidéo analogique par le biais d'une série d'adaptateurs existants.

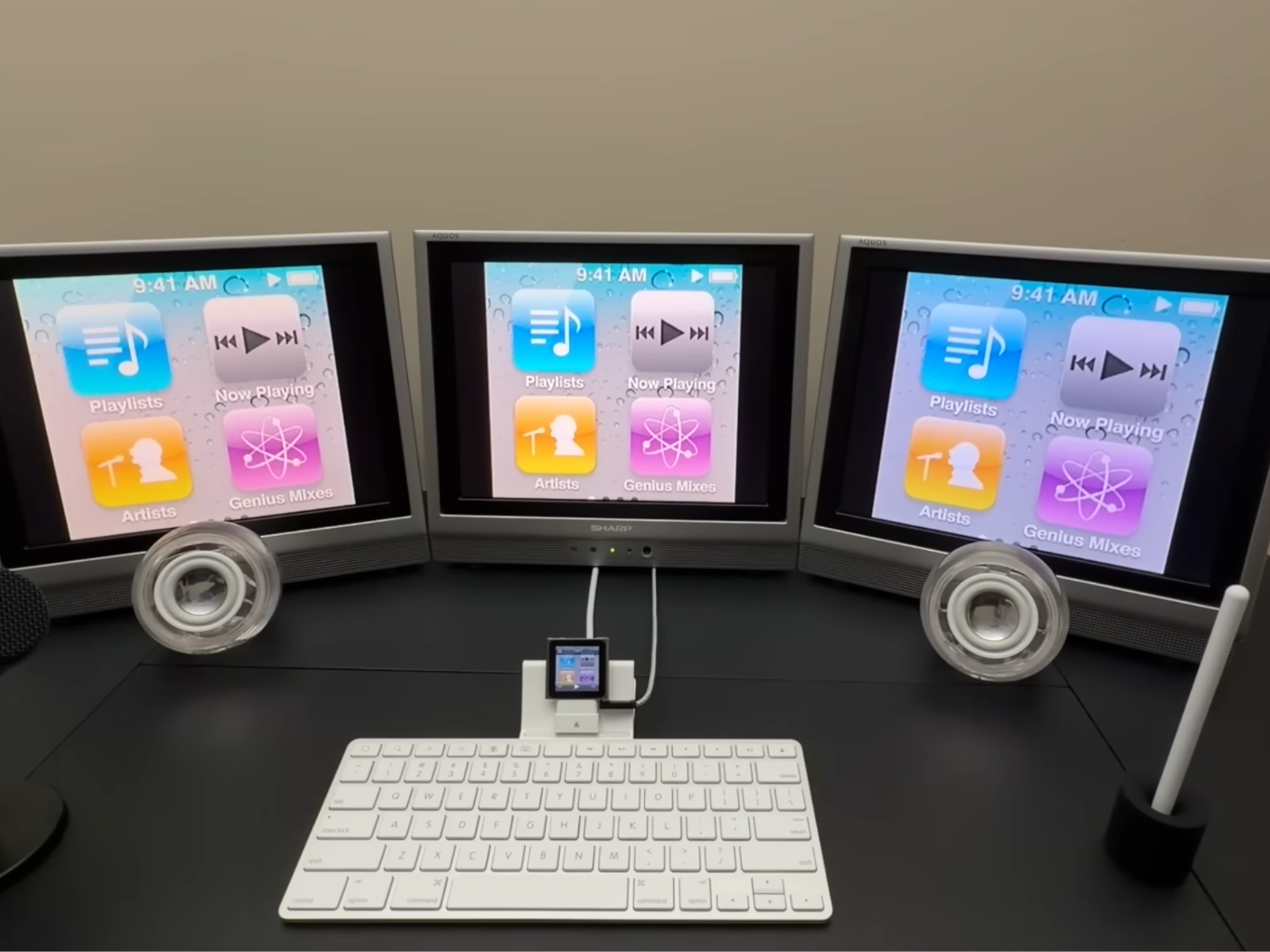

La base de la construction repose sur une station d'accueil pour clavier d'iPad Apple qui sert d'interface physique principale. Alors que le clavier lui-même n'est pas fonctionnel (en raison de limitations logicielles), la station d'accueil fournit un support structurel et permet d'accéder à la sortie vidéo composite de l'appareil. Le signal est acheminé par un câble 30 broches vers composite. Ce flux analogique est ensuite reflété sur trois téléviseurs LCD Sharp Aquos datant du début des années 2000.
La gestion de l'audio haute fidélité a nécessité une solution complexe pour les périphériques d'époque. La construction utilise une paire d'enceintes Apple Pro Speakersqui nécessitaient à l'origine un anneau d'alimentation propriétaire pour l'amplification. Pour contourner ce problème, l'installation utilise un adaptateur JC Hi-Fi de Juicy Crumb. Cet amplificateur alimenté par l'USB-C permet au Nano de piloter les haut-parleurs tandis qu'un microphone Maono XLR vers 3,5 mm se charge de l'enregistrement vocal via un séparateur TRRS à 4 pôles.
Toutefois, les fonctionnalités logicielles restent limitées au système d'exploitation original de l'iPod. Le Nano peut exécuter des diaporamas de photos et lire de la musique en miroir sur les trois écrans sans trop de latence. Cependant, il ne peut pas naviguer sur le web moderne, mais le but de ce projet est de montrer que les chemins de signaux traditionnels sont toujours viables pour des modifications extrêmes - c'est-à-dire, lorsque les ponts d'interface corrects sont utilisés.
