Le NVIDIA Ampere GA102 pourrait offrir des boosters jusqu'à 195 MHz de plus que le RTX 2080 Ti ; le nouveau connecteur d'alimentation à 12 broches ferait ses débuts sur les cartes Founders Edition

Le NVIDIA Ampere GA102 sera équipé d'horloges plus puissantes que le RTX 2080 Ti et pourrait même être doté d'un nouveau connecteur d'alimentation. (Source de l'image : creper9000 sur Reddit)
Le NVIDIA Ampere GA102 sera équipé d'horloges plus puissantes que le RTX 2080 Ti et pourrait même être doté d'un nouveau connecteur d'alimentation. (Source de l'image : creper9000 sur Reddit)
De nouvelles rumeurs indiquent que les horloges NVIDIA Ampere GA102 pourraient présenter une base et un boost nettement supérieurs à ceux des GeForce RTX 2080 Ti. Par ailleurs, nous apprenons également que NVIDIA pourrait introduire un nouveau connecteur d'alimentation à 12 broches, au moins sur ses cartes Founders Edition basées sur le PG133, afin de contourner les problèmes des fils d'alimentation actuels à 6 et 8 broches.

Nous avons entendu pas mal de rumeurs sur le lancement prochain d'Ampère par NVIDIA, mais jusqu'à présent, il n'y a pas eu beaucoup d'informations concernant la vitesse d'horloge. Une nouvelle fuite a maintenant fait surface qui indique des vitesses d'horloge pour une pièce GA102, mais on ne sait pas encore à quelle variante elle appartient.

La fuite connue @_rogame a publié des horloges de base et de boost d'une variante du GA102. Cette variante a apparemment une horloge de base de 1 485 MHz et une horloge de boost de 1 740 MHz. C'est-à-dire 135/195 MHz au-dessus d'un RTX 2080 Ti et 135/105 MHz au-dessus d'un RTX 2080 Ti Founders Edition. On nous dit que le GA102 peut offrir trois variantes, mais on ne sait pas exactement laquelle de ces variantes affiche les horloges ci-dessus. Les cartes NVIDIA sont connues pour offrir une marge d'amplification assez décente, de sorte que nous pourrions voir des fréquences encore plus élevées dans des conditions de refroidissement adéquates.

Une autre information que nous voyons maintenant est que les cartes Ampère peuvent utiliser un connecteur d'alimentation à 12 broches. Les indices à ce sujet proviennent de FCPOWERUP, une entreprise chinoise de technologie connue pour ses rapports sur les alimentations électriques. D'après les images publiées, elle ressemble à une combinaison de deux connecteurs à 6 broches. FCPOWERUP indique également qu'il existe un connecteur secondaire à 4 broches à côté du connecteur principal à 12 broches, mais son utilité n'est pas connue pour le moment.

Le laboratoire d'Igor a fait des recherches préliminaires sur le rapport du FCPOWERUP et a découvert que ce type de connecteur est possible et, en fait, qu'il aurait dû être utilisé depuis longtemps. Sur la base des spécifications publiées par le FCPOWERUP, Igor's Lab estime que ce nouveau connecteur d'alimentation devrait pouvoir transporter un courant d'au moins 8,5 A et permettre une puissance allant jusqu'à 600 W dans des conditions idéales. Mais dans la pratique, il se peut qu'une telle efficacité ne soit pas possible. Par conséquent, on peut s'attendre à ce que ce connecteur fournisse au moins 400 W de puissance, ce qui est conforme à la rumeur selon laquelle la carte GA102 de 24 Go (RTX 3090 ?), le fleuron de la gamme, nécessiterait 350 W de TGP.

Nous avons déjà signalé l'existence de cartes PG133 et PG132 pour Ampère. Le PG133 devrait figurer dans le GPU de l'édition Founders tandis que le PG132 sera une carte de référence pour les partenaires de l'Add-in Board (AIB). Il est possible que NVIDIA introduise la nouvelle alimentation 12 broches uniquement sur les cartes PG133 Founders Edition et propose les connecteurs d'alimentation double-8 broches standard pour les AIB.

Il a également été question que NVIDIA propose un adaptateur double EPS-8 broches vers 12 broches. Les unités d'alimentation modernes (PSU) offrent souvent des connecteurs EPS double à 8 broches pour permettre une alimentation supplémentaire du CPU pour l'overclocking. Ainsi, si NVIDIA décide effectivement de proposer de nouveaux connecteurs à 12 broches, les fabricants de blocs d'alimentation devront envisager d'introduire de nouvelles conceptions.

Bien qu'un fil standard de 20 AWG puisse fournir jusqu'à 10 A 360 W, nous considérons que la puissance est d'environ 150 W dans des conditions ambiantes normales. Les câbles d'alimentation actuels n'utilisent que deux 12 V et une masse et offrent des extensions supplémentaires de la même, ce qui entraîne une perte d'efficacité. Ainsi, au lieu d'avoir des lignes dédiées pour les 6 et 8 broches, nous avons maintenant les 6 et 8 broches qui sortent de ce qui est essentiellement un fil qui va dans le bloc d'alimentation.

L'introduction par NVIDIA de connecteurs à 12 broches pourrait donc contribuer à contourner les limites des spécifications actuelles de 20AWG pour les fils d'alimentation. Les dessins de FCPOWERUP indiquent que les nouveaux fils seront de 16AWG avec un courant maximum de 9 A par broche pour 12 broches. Cela signifie-t-il que vous devrez également acheter une nouvelle alimentation tout en envisageant d'acheter un GPU GA102 ?

Eh bien, une chose à retenir ici est qu'il n'est pas possible de combiner simplement deux connecteurs à 6 broches pour en faire un connecteur à 12 broches car ce dernier est aussi large qu'un connecteur combiné 6+8 broches. Donc, si vous achetez une de ces cartes Founders Edition, vous devrez peut-être envisager de fabriquer un câble personnalisé ou d'utiliser un adaptateur double de 8 à 12 broches qui, espérons-le, sera fourni avec la carte. Ceux qui optent pour des alimentations entièrement modulaires bénéficieront d'une plus grande souplesse à cet égard.

Si NVIDIA utilise effectivement le nouveau connecteur 12 broches, nous pourrions voir les OEM offrir un support 12 broches natif sur les prochaines alimentations. Le laboratoire d'Igor estime que le nouveau connecteur à 12 broches est une norme attendue depuis longtemps qui peut contribuer à la production d'alimentations électriques beaucoup plus fiables - tout en veillant, espérons-le, à ce qu'une telle transition ne cause pas trop de désagréments aux clients.

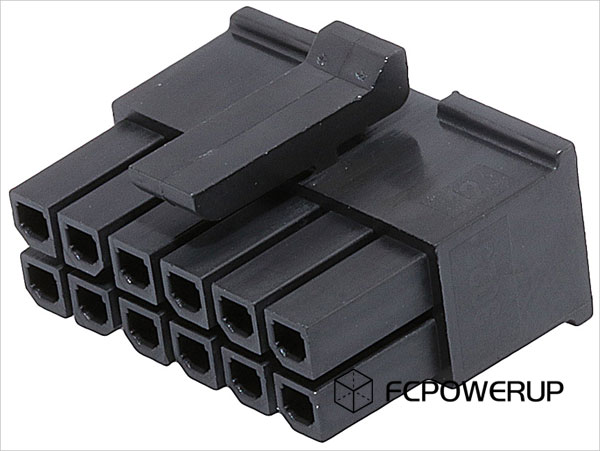

Connecteur d'alimentation à 12 broches. (Source de l'image : FCPOWERUP)
Connecteur d'alimentation à 12 broches. (Source de l'image : FCPOWERUP)

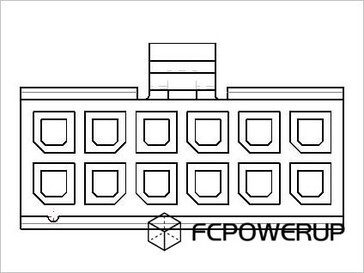

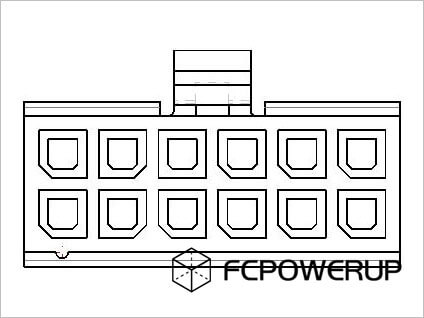

Connecteur d'alimentation à 12 broches - Schéma de principe. (Source de l'image : FCPOWERUP)
Connecteur d'alimentation à 12 broches - Schéma de principe. (Source de l'image : FCPOWERUP)

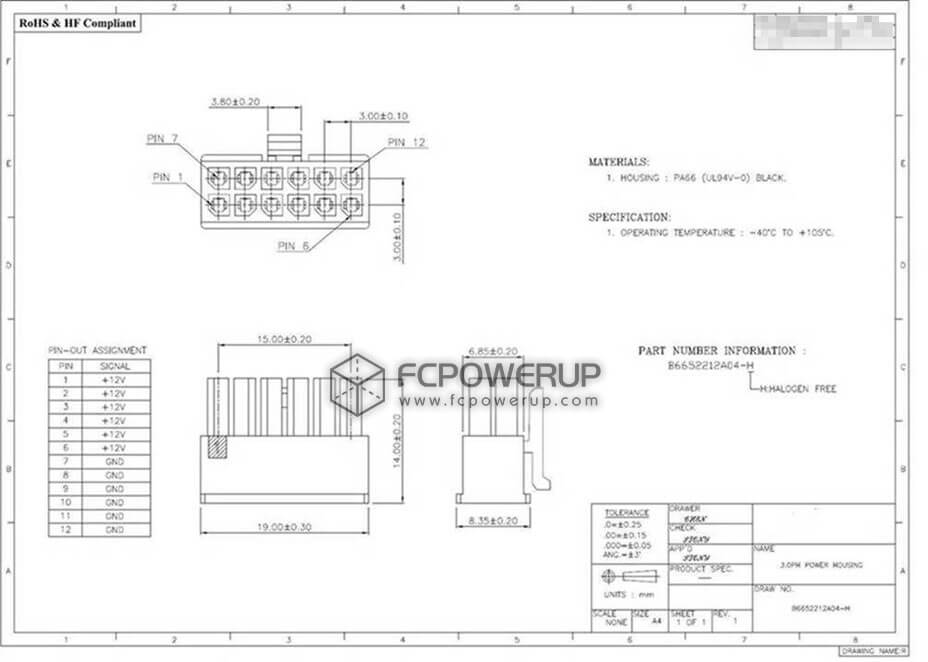

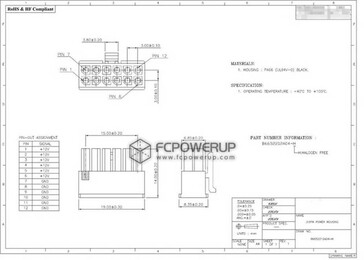

Connecteur d'alimentation à 12 broches - Affectation des broches. (Source de l'image : FCPOWERUP)
Connecteur d'alimentation à 12 broches - Affectation des broches. (Source de l'image : FCPOWERUP)

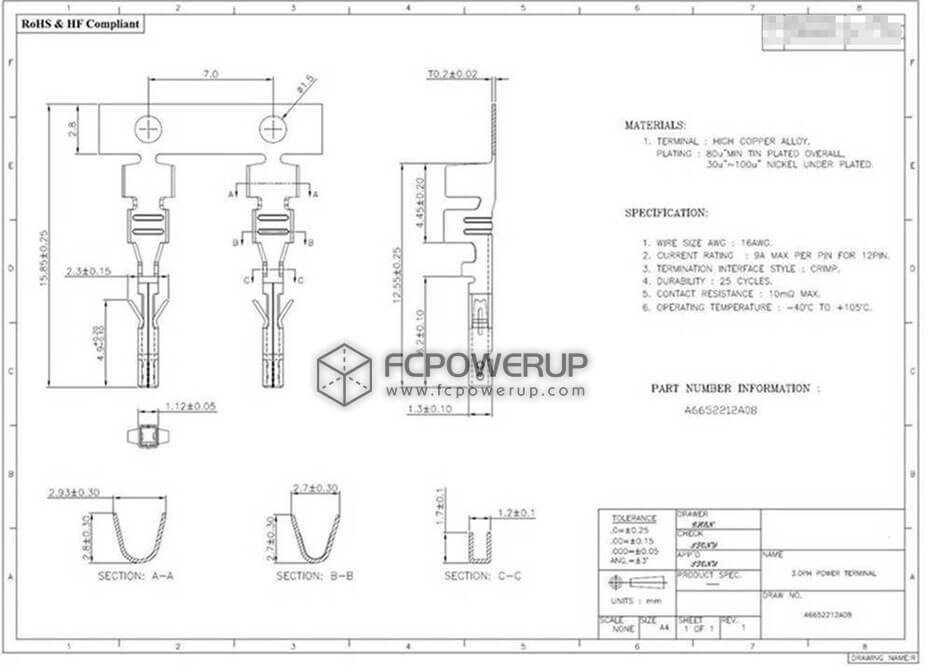

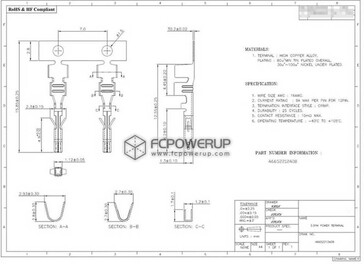

Connecteur d'alimentation à 12 broches - Spécifications. (Source de l'image : FCPOWERUP)
Connecteur d'alimentation à 12 broches - Spécifications. (Source de l'image : FCPOWERUP)
