Intel Core i7-8550U

L'Intel Core i7-8550U est un processeur quatre cœur économe en énergie, conçu pour les portables et les ultrabooks, basé sur la génération Kaby Lake Refresh, et annoncé en août 2017. Contrairement à ses prédécesseurs directs, les Core i7-7500U et i5-7260U toux deux double cœurs, le i7-8550U est équipé de quatre cœurs, mais à une fréquence de base inférieure, à 1,8 GHz, tandis que le Turbo Boost monte à 4 GHz. Il offre ainsi de bonnes performances mono cœur de court terme. Le GPU est maintenant nommé Intel UHD Graphics 620, mais reste identique au Intel HD Graphics 620. Le contrôleur mémoire intégré supporte la mémoire DDR4-2400 / LPDDR3-2133 et double canal.
Architecture
Intel utilise en gros la même micro architecture par rapport à Skylake, si bien que les performances par MHz ne changent pas. Le fabriquant a simplement revu la technologie "Speed Shift", pour un ajustement dynamique des voltages et de la fréquence plus rapide, et le procédé 14 nm amélioré permet des fréquences bien plus élevées avec une meilleure efficience qu'auparavant.
Performances
Les performances du i7-8550U dépendent de la solution de refroidissement du portable, et de la limite de l'enveloppe thermique définie pour les performances de court et de long terme. Cela entraîne de grosses différences dans les résultats de nos tests, de la référence 15 W d'Intel jusqu'au score plus élevé de 23 % du Inspiron 17-7773 dans Cinebench R15 Multi. La différence peut être encore plus importante quand on sollicite le processeur sur de plus longues périodes.
Dans nos tests habituels, le i7-8550U moyen est aussi rapide que le Core i5-744HQ de 35 W. Pour les performances mono thread, la fréquence Turbo Boost élevée lui permet d'atteindre l'un des meilleurs scores des processeurs mobiles.
Circuit graphique
L'Intel UHD Graphics 620 intégré (Intel Gen. 9.5) est inchangée depuis la puce Kaby Lake de 8e génération. Avec une mémoire double canal rapide, elle peut atteindre les performances d'une GeForce 920M dédiée.
Contrairement à Skylake, Kaby Lake supporte maintenant les codecs H.265 et HEVC Main 10 avec une profondeur de couleur de 10 bits, ainsi que le codec VP9 de Google. Les processeurs Kaby Lake double cœur annoncés en janvier devraient également supporter le HDCP 2.2.
Consommation énergétique
La puce est fabriquée grâce à un procédé 14 nm amélioré avec des transistors FinFET (14 nm+), le même que pour les processeurs Kaby Lake de 7e génération. Intel indique toujours l'enveloppe thermique de 15 W, ce qui est typique des puces ULV (économes). En fonction des scénarios, l'enveloppe thermique peut varier entre 7,5 (cTDP Down) et 25 W.

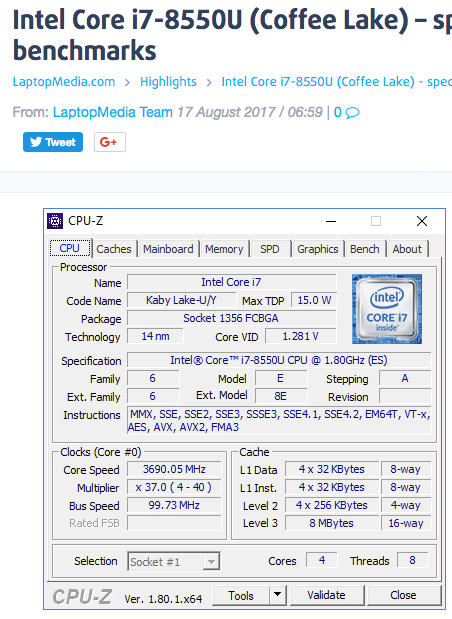

Gamme | Intel Kaby Lake Refresh | ||||||||||||||||||||||||
Nom de code | Kaby Lake Refresh | ||||||||||||||||||||||||
Gamme: Kaby Lake Refresh Kaby Lake Refresh
| |||||||||||||||||||||||||
Fréquence | 1800 - 4000 MHz | ||||||||||||||||||||||||
Cache de Niveau 1 (L1) | 256 KB | ||||||||||||||||||||||||
Cache de Niveau 2 (L2) | 1 MB | ||||||||||||||||||||||||
Cache de Niveau 3 (L3) | 8 MB | ||||||||||||||||||||||||
Nombres de cœurs/threads simultanés supportés | 4 / 8 | ||||||||||||||||||||||||
Consommation énergétique maximale (TDP) | 15 Watt(s) | ||||||||||||||||||||||||
Lithographie (procédé de fabrication) | 14 nm | ||||||||||||||||||||||||
Socket | BGA1356 | ||||||||||||||||||||||||
Fonctionnalités | Dual-Channel DDR4 Memory Controller, HyperThreading, AVX, AVX2, Quick Sync, Virtualization, AES-NI | ||||||||||||||||||||||||
Carte graphique | Intel UHD Graphics 620 (300 - 1150 MHz) | ||||||||||||||||||||||||
64 Bit | Prend en charge les instructions 64 Bit | ||||||||||||||||||||||||
Architecture | x86 | ||||||||||||||||||||||||
Prix de départ | $409 U.S. | ||||||||||||||||||||||||
Date de présentation | 08/21/2017 |
