Intel HD Graphics (Broadwell)

Intel HD Graphics (Broadwell)

L'Intel HD Graphics (Broadwell) (GT1) est une carte graphique intégrée aux processeurs de génération Broadwell, lancée au premier trimestre 2014. Cette dernière se retrouve dans les SoC (Système sur Puce/System on Chip) d'entrée de gamme tels que le Pentium 3805U ou encore le Celeron 3755U. Le processeur graphique ci-dénommé "GT1" comprend 12 Unités d'Exécution pour des performances légèrement revues à la hausse par rapport à la HD Graphics (Haswell). Les fréquences dépendent des processeurs.

Architecture et Fonctionnalités

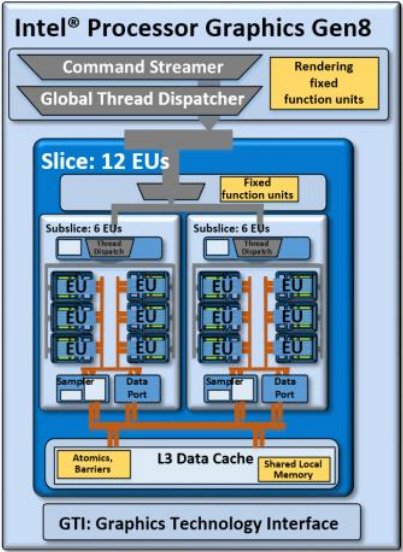

Broadwell apporte une nouvelle gamme de cartes graphiques intégrées basées sur l'architecture Intel Gen8, qui a été optimisée en de nombreux points par rapport à la génération précédente Gen7.5 (Haswell). Les grilles des shaders dites "subslices" ont été réarrangées et comprennent dorénavant 8 unités d'exécution chacune. Trois subslices forment une "slice" pour un total de 24 EUs. Combiné à des améliorations architecturales telles qu'un cache de niveau 1 L1 plus imposant ou un bus frontend plus large, le circuit graphique intégré Intel est devenu encore plus performant et économe en énergie.

La HD Graphics 5300 représente l'entrée de gamme des GPU Broadwell en embarquant une slice de 12 EUs. Outre cette référence, on trouve des modèles plus discrets (GT1, 12 EUs), d'autres ciblant le milieu de gamme (GT2, 24 EUs) et une variante résolument encore plus haut-de-gamme (GT3e, 48 EUs + eDRAM).

Tous les circuits graphiques Broadwell prennent intégralement en charge les instructions DirectX 11.2 mais aussi OpenCL 2.0. Le moteur vidéo peut maintenant décoder du H.265 matériellement en faisant appel aux instructions du processeur et des unités shaders. Il est possible d'y connecter jusqu'à trois moniteurs via les sorties DisplayPort 1.2/eDP 1.3 (résolution maximale de 3840 x 2160 pixels à 60 Hz) et HDMI 1.4a (résolution maximale de 3840 x 2160 pixels à 24 Hz). Le nouveau standard HDMI 2.0 n'est pas officiellement pris en charge.

Performances

Bien que la HD Graphics (Broadwell) voie des fréquences moindres, ses performances devraient être au-dessus de celles d'une HD Graphics (Haswell) pour ainsi égaler une HD Graphics 4000. Par conséquent, seuls quelques titres de 2014/2015 seront fluides avec les détails sur "bas" voire "très bas" (Dota 2 et les Sims 4).

Consommation énergétique

Grâce à l'utilisation d'un nouveau procédé de gravure d'une finesse de 14 nm, les puces ULV intégrant la HD Graphics (Broadwell) sont indiquées avec un TDP de 15 Watts et les puces standards dual-core un TDP de 37 Watts. Le TDP est personnalisable et peut être réduit ou accru, ce qui devrait se traduire par un impact significatif des performances.

FabricantIntel
HD Graphics Gamme
HD Graphics P530 24 @ 350 - 1050 (Boost) MHz64/128 Bit
HD Graphics 5600 24 @ 300 - 1050 (Boost) MHz64/128 Bit
HD Graphics 6000 48 @ 300 - 1000 (Boost) MHz64/128 Bit
HD Graphics 4600 20 @ 200 - 1350 (Boost) MHz64/128 Bit
HD Graphics 5500 24 @ 300 - 950 (Boost) MHz64/128 Bit
HD Graphics 5000 40 @ 200 - 1100 (Boost) MHz64/128 Bit
HD Graphics 4400 20 @ 200 - 1100 (Boost) MHz64/128 Bit
HD Graphics 5300 24 @ 100 - 900 (Boost) MHz64/128 Bit
HD Graphics 4000 16 @ 350 - 1350 (Boost) MHz64/128 Bit
HD Graphics (Broadwell) 12 @ 100 - 850 (Boost) MHz64/128 Bit
HD Graphics 4200 20 @ 200 - 850 (Boost) MHz64/128 Bit
HD Graphics (Skylake) 12 @ 300 - 800 (Boost) MHz64/128 Bit
HD Graphics 405 (Braswell) 16 @ 320 - 700 (Boost) MHz64/128 Bit
HD Graphics (Braswell) 16 @ 320 - 700 (Boost) MHz64/128 Bit
HD Graphics 400 (Braswell) 12 @ 320 - 640 (Boost) MHz64/128 Bit
HD Graphics (Haswell) 10 @ 200 - 1000 (Boost) MHz64/128 Bit
HD Graphics (Cherry Trail) 16 @ 200 - 600 (Boost) MHz64/128 Bit
HD Graphics 3000 12 @ 350 - 1350 (Boost) MHz64/128 Bit
HD Graphics 2500 6 @ 650 - 1150 (Boost) MHz64/128 Bit
HD Graphics (Ivy Bridge) 6 @ 350 - 1100 (Boost) MHz64/128 Bit
HD Graphics 2000 6 @ 850/1100 - 1350 (Boost) MHz64/128 Bit
HD Graphics (Sandy Bridge) 6 @ 350 - 1100 (Boost) MHz64/128 Bit
HD Graphics (Bay Trail) 4 @ 311 - 896 (Boost) MHz32/64/128 Bit
Nom de codeBroadwell GT1
ArchitectureGen. 8 Broadwell
Pipelines12 - unifiés
Fréquence du noyau interne100 - 850 (Boost) MHz
Largeur du bus mémoire64/128 Bit
Mémoire partagéeoui
DirectXDirectX 12 (FL 11_1)
technologie14 nm
CaractéristiquesQuickSync
Date de présentation05.01.2015
CPUGPU Base SpeedGPU Boost / Turbo
Intel Pentium 3825U2 x 1900 MHz, 15 W100 MHz850 MHz
Intel Celeron 3765U2 x 1900 MHz, 15 W300 MHz850 MHz
Intel Pentium 3805U2 x 1900 MHz, 15 W100 MHz800 MHz
» show 3 more
min. - max.100 - 300 MHz800 - 850 MHz

Benchmarks

Performance Rating - 3DMark 11 + Fire Strike + Time Spy
4.2 pt (4%)
3DMark - Fire Strike Score 1920x1080
428 Points (10%)
3DMark - Fire Strike Graphics 1920x1080
463 Points (11%)
3DMark - Ice Storm Standard Graphics 1280x720
45539 Points (23%)
3DMark 11 - Performance 1280x720
729 points (11%)
3DMark 11 - Performance GPU 1280x720
641 points (10%)
3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 06 Standard 1280x1024 +
Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024
10.9 fps (13%)
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
Cinebench R15
OpenGL 64Bit +
Ref. Match 64Bit +
GFXBench (DX / GLBenchmark) 2.7
T-Rex HD Offscreen C24Z16 1920x1080 +
T-Rex HD Onscreen C24Z16 +
GFXBench 3.0 - Manhattan Offscreen OGL off screen
21.5 fps (10%)
GFXBench 3.0 - Manhattan Onscreen OGL on screen
26.6 fps (23%)
LuxMark v2.0 64Bit - Sala GPUs-only
182 Samples/s (12%)
- Amplitude des valeurs obtenues dans le benchmark avec cette carte graphique
- Valeur moyenne obtenue dans le benchmark avec cette carte graphique
* Smaller numbers mean a higher performance

Benchmarks de jeux

Les benchmarks qui suivent sont tirés de tests effectués dans nos critiques des ordinateurs portables. Les performances dépendent du type et de la quantité de mémoire graphique embaquée, mais aussi de sa fréquence, du processeur, des paramètres système, des pilotes et du système d'exploitation. Les résultats ne sont donc pas représentatifs de tous les appareils intégrant cette carte graphique. Pour plus de détails sur les résultats, cliquez sur le nombre d'images par seconde.

Bas 1024x768
15.3  fps    + Comparer
Moyen 1366x768
8.5  fps    + Comparer
» Les benchmarks indiquent que le jeu est injouable avec les paramètres testés.
FIFA 16

FIFA 16

2015
Bas 1280x720
38.1  fps    + Comparer
Élevé 1366x768
20.6  fps    + Comparer
» Jouable avec tous les ordinateurs portables testés avec les détails paramétrés sur Bas.
Bas 1366x768
29  fps    + Comparer
Moyen 1366x768
20.8  fps    + Comparer
» Les benchmarks indiquent que le jeu est injouable avec les paramètres testés.
Bas 1024x768
50  fps    + Comparer
Moyen 1366x768
13.5  fps    + Comparer
» Jouable avec tous les ordinateurs portables testés avec les détails paramétrés sur Bas.
Bas 1024x768
23.9  fps    + Comparer
Moyen 1366x768
16.4  fps    + Comparer
» Les benchmarks indiquent que le jeu est injouable avec les paramètres testés.
Bas 1024x768
13.9  fps    + Comparer
Moyen 1366x768
9.4  fps    + Comparer
» Les benchmarks indiquent que le jeu est injouable avec les paramètres testés.
F1 2014

F1 2014

2014
Bas 1024x768
34  fps    + Comparer
Moyen 1366x768
24  fps    + Comparer
» Les benchmarks indiquent que le jeu est injouable avec les paramètres testés.
Sims 4

Sims 4

2014
Bas 1024x768
113.6  fps    + Comparer
Moyen 1366x768
26.3  fps    + Comparer
» Jouable avec tous les ordinateurs portables testés avec les détails paramétrés sur Bas.
Bas 1024x768
57.6  fps    + Comparer
Moyen 1366x768
22.6  fps    + Comparer
» Jouable avec tous les ordinateurs portables testés avec les détails paramétrés sur Bas.
Bas 1024x768
13.7  fps    + Comparer
Moyen 1366x768
10.7  fps    + Comparer
Élevé 1366x768
7  fps    + Comparer
» Les benchmarks indiquent que le jeu est injouable avec les paramètres testés.
Bas 1280x720
25.3  fps    + Comparer
Moyen 1366x768
14.1  fps    + Comparer
Élevé 1366x768
11.7  fps    + Comparer
» Les benchmarks indiquent que le jeu est injouable avec les paramètres testés.
Bas 1024x768
34.7  fps    + Comparer
Moyen 1366x768
17.7  fps    + Comparer
Élevé 1366x768
11.7  fps    + Comparer
» Les benchmarks indiquent que le jeu est injouable avec les paramètres testés.
Bas 1024x768
15.6  fps    + Comparer
Moyen 1366x768
11.4  fps    + Comparer
Élevé 1366x768
5.3  fps    + Comparer
» Les benchmarks indiquent que le jeu est injouable avec les paramètres testés.
Bas 1024x768
43.7  fps    + Comparer
Moyen 1366x768
31.5  fps    + Comparer
Élevé 1366x768
23.9  fps    + Comparer
» Jouable avec tous les ordinateurs portables testés avec les détails paramétrés sur Bas.
Bas 1024x768
38.4  fps    + Comparer
Moyen 1366x768
24.9  fps    + Comparer
Élevé 1366x768
19.7  fps    + Comparer
» Jouable avec tous les ordinateurs portables testés avec les détails paramétrés sur Bas.

Pour plus de jeux susceptibles d'être fluides avec cette carte graphique et obtenir une liste exhaustive de tous les jeux et cartes graphiques testés, consultez notre liste des jeux.

v1.11

Testés dans les ordinateurs portables : Intel HD Graphics (Broadwell) carte graphique

Acer Chromebook 15 CB5-571-C9GR: Intel Celeron 3205U, 15.6", 2.2 kg
  Critique » Courte Critique du Chromebook Acer 15 CB5

Lenovo G70-80 80FF00H0GE: Intel Pentium 3825U, 17.3", 2.9 kg
  Critique » Courte critique du PC Portable Lenovo G70-80 80FF00H0GE

Acer Aspire E5-573-P3YZ: Intel Pentium 3825U, 15.6", 2.4 kg
  Autres tests » Acer Aspire E5-573-P3YZ

Acer Aspire E5-573-P9JW: Intel Pentium 3825U, 15.6", 2.4 kg
  Autres tests » Acer Aspire E5-573-P9JW

Acer Chromebook 15 CB5-571-C09S: Intel Celeron 3205U, 15.6", 2.2 kg
  Autres tests » Acer Chromebook 15 CB5-571-C09S

Acer Chromebook C740-C3DY: Intel Celeron 3205U, 11.6", 1.3 kg
  Autres tests » Acer Chromebook C740-C3DY

Dell Chromebook 13-7310: Intel Celeron 3205U, 13.3", 1.5 kg
  Autres tests » Dell Chromebook 13-7310

Lenovo G70-80-80FF00A9GE: Intel Pentium 3805U, 17.3", 2.9 kg
  Autres tests » Lenovo G70-80-80FF00A9GE

Lenovo Yoga 500-15-80N6001JGE: Intel Pentium 3805U, 15.6", 1.8 kg
  Autres tests » Lenovo Yoga 500-15-80N6001JGE

Medion Akoya E7416T: Intel Pentium 3805U, 17.3", 3 kg
  Autres tests » Medion Akoya E7416T

Toshiba Chromebook CB35-C3300: Intel Celeron 3215U, 13.3", 1.3 kg
  Autres tests » Toshiba Chromebook CB35-C3300
