Intel HD Graphics 5500

L'Intel HD Graphics 5500 (GT2) est une carte graphique intégrée aux processeurs de génération Broadwell, lancée au premier trimestre 2015. Cette dernière se retrouve dans de nombreux SoC (Système sur Puce/System on Chip) d'un TDP de 15 Watts tels que le Core i5-5200U ou encore le Core i7-5600U. Si les Core i5 et Core i7 intègrent tous deux 24 Unités d'Exécution, il en est autrement de la version Core i3 qui en offre un de moins à savoir 47 EUs. En fonction du processeur, les fréquences maximales varient entre 850 MHz et 950 MHz.
Architecture et Fonctionnalités

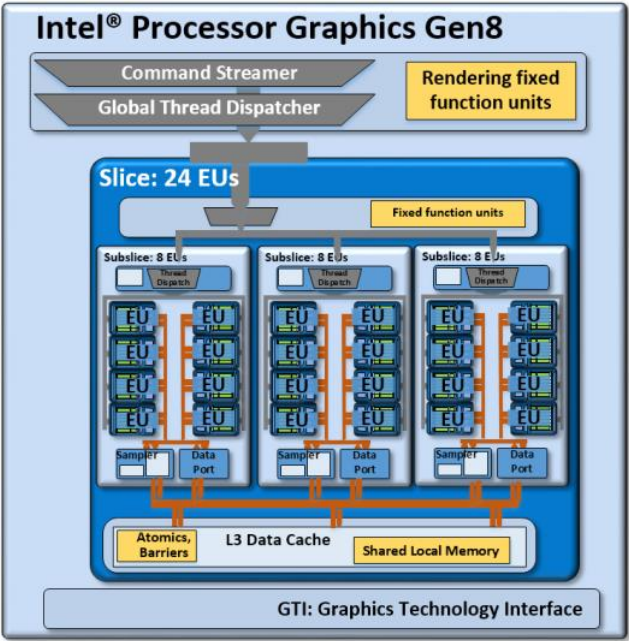

Broadwell apporte une nouvelle gamme de cartes graphiques intégrées basées sur l'architecture Intel Gen8, qui a été optimisée en de nombreux points par rapport à la génération précédente Gen7.5 (Haswell). Les grilles des shaders dites "subslices" ont été réarrangées et comprennent dorénavant 8 unités d'exécution chacune. Trois subslices forment une "slice" pour un total de 24 EUs. Combiné à des améliorations architecturales telles qu'un cache de niveau 1 L1 plus imposant ou un bus frontend plus large, le circuit graphique intégré Intel est devenu encore plus performant et économe en énergie.
La HD Graphics 5500 représente le milieu-de-gamme des GPU Broadwell en embarquant une slice de 24 EUs. Outre cette référence, on trouve des modèles plus discrets (GT1, 12 EUs), d'autres ciblant le milieu de gamme (GT2, 24 EUs) et une variante résolument encore plus haut-de-gamme (GT3e, 48 EUs + eDRAM).
Tous les circuits graphiques Broadwell prennent intégralement en charge les instructions DirectX 11.2 mais aussi OpenCL 2.0. Le moteur vidéo peut maintenant décoder du H.265 matériellement en faisant appel aux instructions du processeur et des unités shaders. Il est possible d'y connecter jusqu'à trois moniteurs via les sorties DisplayPort 1.2/eDP 1.3 (résolution maximale de 3840 x 2160 pixels à 60 Hz) et HDMI 1.4a (résolution maximale de 3840 x 2160 pixels à 24 Hz). Le nouveau standard HDMI 2.0 n'est pas officiellement pris en charge.
En fonction du processeur, la fréquence maximale de la carte graphique intégrée varie entre 850 et 950 MHz. Du fait d'un TDP restrictif, les fréquences de fonctionnement sont en moyenne plus basses en rendu 3D.
Adossée à de la mémoire vive rapide en configuration bi-canale, la HD Graphics 5500 surpasse la HD Graphics 4400 (Haswell, 20 EUs) de 20 à 25%, elle fait ainsi même mieux que la HD Graphcs 5000 (Haswell, 40 EUs). Elle reste toutefois derrière la GeForce 820 qui est plus rapide de 10 à 30%. La plupart des titres de 2014/2015 ne seront fluides qu'avec les détails sur "bas" voire "très bas".
Grâce à l'utilisation d'un nouveau procédé de gravure d'une finesse de 14 nm, les puces Broadwell ULV sont indiquées avec un TDP de 15 Watts, ce qui les destine à des Ultrabooks très fins. Le TDP est personnalisable et peut être réduit à 10 voire 7,5 Watts, ce qui devrait se traduire par une baisse significative des performances.
Fabricant | Intel |
HD Graphics Gamme | |
Nom de code | Broadwell GT2 |
Architecture | Broadwell |
Pipelines | 24 - unifiés |
Fréquence du noyau interne | 300 - 950 (Boost) MHz |
Largeur du bus mémoire | 64/128 Bit |
Mémoire partagée | oui |
DirectX | DirectX 12 (FL 11_1) |
Nombre de transistors | 1300 Million(s) |
technologie | 14 nm |
Caractéristiques | Quick Sync |
Date de présentation | 05.01.2015 |
Benchmarks
3DMark - Time Spy Score 2560x1440

289 Points (3%)
...

AMD Radeon R4 (Stoney Ridge) -26%









Intel HD Graphics 620 26%



Intel UHD Graphics 620 32%

AMD Radeon 520 33%

...
NVIDIA GeForce GTX 1070 SLI (Desktop) 3566%

3DMark - Time Spy Graphics 2560x1440

255 Points (2%)
...

AMD Radeon R4 (Stoney Ridge) -24%








Intel HD Graphics 620 25%


Intel UHD Graphics 620 31%


AMD Radeon 520 31%


...

3DMark - Ice Storm Unlimited Graphics Score 1280x720 offscreen

min: 43391 moyenne: 58342.9 médian: 58776 (12%) maximum: 68877 Points
...


Apple A9X / PowerVR Series 7XT -13%



Qualcomm Adreno 540 -5%







AMD Radeon R6 M340DX 2%



Apple A10 Fusion GPU / PowerVR 9%




...

3DMark - Ice Storm Extreme Graphics 1920x1080
min: 27084 moyenne: 33172.2 médian: 31022.5 (4%) maximum: 40670 Points
...

AMD Radeon R4 (Stoney Ridge) -22%








Intel HD Graphics 5500






AMD Radeon 520 4%




...
AMD Radeon RX 580 (Desktop) 2100%

3DMark - Cloud Gate Standard Score 1280x720

min: 3351 moyenne: 4777.3 médian: 4790.5 (10%) maximum: 6106 Points
...


AMD Radeon HD 6450 GDDR5 -4%





AMD Radeon R5 M430 -1%

AMD Radeon R7 M460 0%








AMD Radeon R6 M340DX 3%



...
NVIDIA GeForce GTX 1070 SLI (Desktop) 840%

3DMark - Cloud Gate Standard Graphics 1280x720

min: 4571 moyenne: 5863.9 médian: 5544 (3%) maximum: 7789 Points
...

















AMD Radeon R7 M460 4%


...

3DMark - Fire Strike Score 1920x1080
min: 500 moyenne: 648.5 médian: 634.5 (2%) maximum: 868 Points

...









Intel HD Graphics 5500










...

3DMark - Fire Strike Graphics 1920x1080

min: 535 moyenne: 693.7 médian: 663 (2%) maximum: 927 Points
...
AMD Radeon R4 (Stoney Ridge) -16%

Intel HD Graphics 610 -15%


















...

3DMark - Ice Storm Standard Graphics 1280x720

min: 33288 moyenne: 50088.6 médian: 48637 (6%) maximum: 70409 Points
...
AMD Radeon R7 M445 -7%







AMD Radeon 520 -2%







AMD Radeon R6 M340DX 3%





...

3DMark 11 - Performance 1280x720

min: 758 moyenne: 1087.7 médian: 1079.5 (4%) maximum: 1434 points

...



AMD Radeon HD 6540G2 -5%




AMD Radeon HD 6550D -2%




AMD Radeon HD 6510G2 0%





AMD Radeon HD 6680G2 2%



...
NVIDIA GeForce GTX 1070 SLI (Desktop) 2336%

3DMark 11 - Performance GPU 1280x720

min: 667 moyenne: 979.5 médian: 979 (2%) maximum: 1265 points
...






AMD Radeon HD 6550D -3%

AMD Radeon R4 (Stoney Ridge) -1%




AMD Radeon HD 6540G2 1%






AMD Radeon HD 6510G2 4%

ATI Radeon HD 5570 5%

...
NVIDIA GeForce GTX 1070 SLI (Desktop) 4258%
3DMark Vantage
P Result 1280x1024 +3DMark Vantage - P Result 1280x1024

min: 3574 moyenne: 4500.8 médian: 4798 (8%) maximum: 5124 Points
...







AMD Radeon HD 6730M -1%










AMD Radeon R5 M430 4%


...
P GPU no PhysX 1280x1024 +3DMark Vantage - P GPU no PhysX 1280x1024

min: 3057 moyenne: 3804.4 médian: 3987 (5%) maximum: 4351 Points
...








AMD Radeon HD 6730M -1%









AMD Radeon R5 M430 5%


...
3DMark 06 Standard 1280x1024 +3DMark 06

min: 5458 moyenne: 6875.3 médian: 6998 (17%) maximum: 7950 Points
...




NVIDIA GeForce GT 220 0%




Intel HD Graphics 610 0%








NVIDIA Quadro NVS 5100M 2%



...

Unigine Heaven 3.0 - DX 11, Normal Tessellation, High Shaders 1920x1080

9.3 fps (3%)
...





AMD Radeon R2 (Stoney Ridge) -17%



AMD Radeon R4 (Stoney Ridge) -4%











...
NVIDIA GeForce GTX 1080 (Desktop) 2792%

Unigine Heaven 3.0 - OpenGL, Normal Tessellation, High Shaders 1920x1080

9.8 fps (6%)
...






AMD Radeon R4 (Stoney Ridge) -10%

AMD Radeon 520 -6%










Intel HD Graphics 610 20%


...

Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024

min: 12.4 moyenne: 15.5 médian: 15.7 (7%) maximum: 17.9 fps
...

AMD Radeon HD 6720G2 -5%



AMD Radeon HD 6750M -2%


AMD Radeon R6 M340DX -1%





ATI Radeon HD 5570 2%

AMD Radeon R5 M430 3%






AMD Radeon 520 7%

...
SPECviewperf 11
Siemens NX 1920x1080 +SPECviewperf 11 - Siemens NX 1920x1080
min: 1.89 moyenne: 2.1 médian: 2 (2%) maximum: 2.29 fps
HP EliteBook Folio 1040 G2 H7W22EA | 5300U | 8192 Mo | 300 / MHz | 10.18.14.4112 | 1.89 |
Lenovo ThinkPad Yoga 12 20DK002EPB | 5600U | 8192 Mo | | 10.18.14.4099 | 1.95 |
Fujitsu LifeBook S935 0M0008PL | 5300U | 4096 Mo | 300 / MHz | 10.18.15.4278 | 2.04 |
Lenovo ThinkPad T450 20BVG733PB | 5600U | 16384 Mo | 300 / MHz | | 2.24 |
HP EliteBook 850 G2 J7B56EA | 5300U | 8192 Mo | 300 / MHz | 10.18.10.3995 | 2.29 |
...









Intel HD Graphics 5500










...
Tcvis 1920x1080 +SPECviewperf 11 - Tcvis 1920x1080
min: 2.42 moyenne: 2.6 médian: 2.6 (4%) maximum: 2.9 fps
Fujitsu LifeBook S935 0M0008PL | 5300U | 4096 Mo | 300 / MHz | 10.18.15.4278 | 2.42 |
HP EliteBook Folio 1040 G2 H7W22EA | 5300U | 8192 Mo | 300 / MHz | 10.18.14.4112 | 2.5 |
HP EliteBook 850 G2 J7B56EA | 5300U | 8192 Mo | 300 / MHz | 10.18.10.3995 | 2.61 |
Lenovo ThinkPad Yoga 12 20DK002EPB | 5600U | 8192 Mo | | 10.18.14.4099 | 2.63 |
Lenovo ThinkPad T450 20BVG733PB | 5600U | 16384 Mo | 300 / MHz | | 2.9 |
...




AMD Radeon HD 6540G2 -9%

AMD Radeon HD 6720G2 -7%


NVIDIA GeForce GTX 1050 (Notebook) -4%


Intel HD Graphics 5500





NVIDIA GeForce GTX 1060 Max-Q 7%

AMD Radeon HD 6755G2 8%


NVIDIA GeForce GTX 1050 Ti (Notebook) 9%


...
SolidWorks 1920x1080 +SPECviewperf 11 - SolidWorks 1920x1080

min: 11.6 moyenne: 13 médian: 12.5 (17%) maximum: 14.7 fps
HP EliteBook Folio 1040 G2 H7W22EA | 5300U | 8192 Mo | 300 / MHz | 10.18.14.4112 | 11.6 |
Lenovo ThinkPad Yoga 12 20DK002EPB | 5600U | 8192 Mo | | 10.18.14.4099 | 12.3 |
Fujitsu LifeBook S935 0M0008PL | 5300U | 4096 Mo | 300 / MHz | 10.18.15.4278 | 12.47 |
HP EliteBook 850 G2 J7B56EA | 5300U | 8192 Mo | 300 / MHz | 10.18.10.3995 | 13.73 |
Lenovo ThinkPad T450 20BVG733PB | 5600U | 16384 Mo | 300 / MHz | | 14.7 |

...



















...
Pro/ENGINEER 1920x1080 +SPECviewperf 11 - Pro/ENGINEER 1920x1080

min: 2.14 moyenne: 2.3 médian: 2.3 (10%) maximum: 2.53 fps
Fujitsu LifeBook S935 0M0008PL | 5300U | 4096 Mo | 300 / MHz | 10.18.15.4278 | 2.14 |
HP EliteBook Folio 1040 G2 H7W22EA | 5300U | 8192 Mo | 300 / MHz | 10.18.14.4112 | 2.27 |
Lenovo ThinkPad Yoga 12 20DK002EPB | 5600U | 8192 Mo | | 10.18.14.4099 | 2.29 |
HP EliteBook 850 G2 J7B56EA | 5300U | 8192 Mo | 300 / MHz | 10.18.10.3995 | 2.34 |
Lenovo ThinkPad T450 20BVG733PB | 5600U | 16384 Mo | 300 / MHz | | 2.53 |
...







AMD Radeon HD 6730M -3%

NVIDIA GeForce 930MX -2%








NVIDIA GeForce GTX 1050 (Notebook) 9%



...
Maya 1920x1080 +SPECviewperf 11 - Maya 1920x1080

min: 8.07 moyenne: 13.6 médian: 14.7 (12%) maximum: 18.15 fps
HP EliteBook 850 G2 J7B56EA | 5300U | 8192 Mo | 300 / MHz | 10.18.10.3995 | 8.07 |
Fujitsu LifeBook S935 0M0008PL | 5300U | 4096 Mo | 300 / MHz | 10.18.15.4278 | 10.96 |
HP EliteBook Folio 1040 G2 H7W22EA | 5300U | 8192 Mo | 300 / MHz | 10.18.14.4112 | 14.67 |
Lenovo ThinkPad Yoga 12 20DK002EPB | 5600U | 8192 Mo | | 10.18.14.4099 | 16.29 |
Lenovo ThinkPad T450 20BVG733PB | 5600U | 16384 Mo | 300 / MHz | | 18.15 |
NVIDIA GeForce GTX 580 -89%

...



AMD Radeon HD 6870 -2%











NVIDIA GeForce GTX 1050 (Notebook) 10%





...
Lightwave 1920x1080 +SPECviewperf 11 - Lightwave 1920x1080

min: 14.7 moyenne: 18.4 médian: 18.6 (22%) maximum: 21.44 fps
HP EliteBook 850 G2 J7B56EA | 5300U | 8192 Mo | 300 / MHz | 10.18.10.3995 | 14.7 |
Fujitsu LifeBook S935 0M0008PL | 5300U | 4096 Mo | 300 / MHz | 10.18.15.4278 | 16.36 |
HP EliteBook Folio 1040 G2 H7W22EA | 5300U | 8192 Mo | 300 / MHz | 10.18.14.4112 | 18.56 |
Lenovo ThinkPad Yoga 12 20DK002EPB | 5600U | 8192 Mo | | 10.18.14.4099 | 20.92 |
Lenovo ThinkPad T450 20BVG733PB | 5600U | 16384 Mo | 300 / MHz | | 21.44 |

...








ATI Radeon HD 5850 0%








AMD Radeon R7 M340 4%



...
Ensight 1920x1080 +SPECviewperf 11 - Ensight 1920x1080
min: 1.67 moyenne: 2.5 médian: 2.6 (1%) maximum: 2.88 fps
HP EliteBook 850 G2 J7B56EA | 5300U | 8192 Mo | 300 / MHz | 10.18.10.3995 | 1.67 |
Fujitsu LifeBook S935 0M0008PL | 5300U | 4096 Mo | 300 / MHz | 10.18.15.4278 | 2.42 |
HP EliteBook Folio 1040 G2 H7W22EA | 5300U | 8192 Mo | 300 / MHz | 10.18.14.4112 | 2.56 |
Lenovo ThinkPad Yoga 12 20DK002EPB | 5600U | 8192 Mo | | 10.18.14.4099 | 2.79 |
Lenovo ThinkPad T450 20BVG733PB | 5600U | 16384 Mo | 300 / MHz | | 2.88 |
...
NVIDIA GeForce GTX 580 -61%








Intel HD Graphics 5500


Intel HD Graphics 620 26%



Intel HD Graphics 630 49%





...
NVIDIA GeForce GTX 1070 Max-Q 6415%
SPECviewperf 12
Solidworks (sw-03) 1900x1060 +SPECviewperf 12 - Solidworks (sw-03) 1900x1060

min: 2.12 moyenne: 9.9 médian: 12.3 (7%) maximum: 15.6 fps
...















NVIDIA GeForce 930MX 58%


...
Siemens NX (snx-02) 1900x1060 +SPECviewperf 12 - Siemens NX (snx-02) 1900x1060
min: 1.37 moyenne: 2.3 médian: 2.4 (1%) maximum: 2.7 fps
...




NVIDIA GeForce 930MX -12%





Intel HD Graphics 5500







NVIDIA GeForce MX150 34%


NVIDIA GeForce GT 1030 (Desktop) 36%

...
NVIDIA Quadro P5000 7235%
Showcase (showcase-01) 1900x1060 +SPECviewperf 12 - Showcase (showcase-01) 1900x1060

min: 2.63 moyenne: 7 médian: 4.2 (3%) maximum: 14.14 fps
...
Intel HD Graphics 620 -16%











AMD FirePro W4190M 9%








...
Medical (medical-01) 1900x1060 +SPECviewperf 12 - Medical (medical-01) 1900x1060

min: 0.95 moyenne: 1.4 médian: 1 (1%) maximum: 2.36 fps
...












...
NVIDIA Titan X Pascal 4060%
Maya (maya-04) 1900x1060 +SPECviewperf 12 - Maya (maya-04) 1900x1060

min: 2.49 moyenne: 6.3 médian: 2.6 (1%) maximum: 12.31 fps
...

















NVIDIA GeForce 930MX 81%


...
NVIDIA GeForce GTX 1080 (Desktop) 2475%
Energy (energy-01) 1900x1060 +SPECviewperf 12 - Energy (energy-01) 1900x1060
min: 0.06 moyenne: 6.9 médian: 0.1 (0%) maximum: 17.35 fps
...

NVIDIA Quadro M2200 -29%

NVIDIA GeForce GTX 1060 Max-Q -25%

AMD Radeon RX 580 (Desktop) -17%

NVIDIA GeForce GTX 1060 (Desktop) -13%




NVIDIA GeForce GTX 1070 Max-Q 0%

Intel HD Graphics 5500


NVIDIA GeForce GTX 1070 SLI (Desktop) 4%

NVIDIA Quadro P3000 11%

NVIDIA GeForce GTX 1080 Max-Q 15%

NVIDIA GeForce GTX 1070 (Laptop) 20%





...
Creo (creo-01) 1900x1060 +SPECviewperf 12 - Creo (creo-01) 1900x1060

min: 2.49 moyenne: 5.7 médian: 6.5 (5%) maximum: 8.99 fps

...







NVIDIA GeForce 930MX 21%





...
NVIDIA Quadro P5000 2102%
Catia (catia-04) 1900x1060 +SPECviewperf 12 - Catia (catia-04) 1900x1060

min: 6.86 moyenne: 7.7 médian: 7.1 (5%) maximum: 9.69 fps
...








NVIDIA GeForce 930MX 24%







...
NVIDIA Quadro P5000 1840%
Cinebench R10 Shading 32Bit +Cinebench R10 - Shading 32Bit

min: 3045 moyenne: 5408.2 médian: 5270.5 (33%) maximum: 8571 Points
...












NVIDIA GeForce GTX 470 0%


ATI Mobility Radeon HD 5730 1%





...
Cinebench R11.5 OpenGL 64Bit +Cinebench R11.5 - OpenGL 64Bit

min: 13.54 moyenne: 21.2 médian: 20.3 (16%) maximum: 35.03 Points
...

AMD Radeon HD 6755G2 -4%

AMD Radeon HD 6680G2 -4%




AMD Radeon R6 M340DX 0%









ATI Mobility Radeon HD 5730 3%




...
AMD Radeon RX Vega M GH 481%
Cinebench R15
OpenGL 64Bit +Cinebench R15 - OpenGL 64Bit

min: 16.42 moyenne: 26.3 médian: 25.4 (15%) maximum: 35.04 Points
...










Intel HD Graphics 610 0%

AMD Radeon R6 M340DX 0%








...
AMD Radeon RX 480 (Desktop) 531%
Ref. Match 64Bit +Cinebench R15 - Ref. Match 64Bit

min: 98 moyenne: 98 médian: 98 (98%) maximum: 99.6 Points
